“上周巡检时发现一个异常热点，温度比正常高出25℃！”一位电力工程师指着热成像屏幕上的鲜红色区域说道。若不是红外热成像技术，这个连接点过热缺陷可能直到引发故障才会被发现。
随着红外技术在电力行业的广泛应用，热成像检测已成为预防性维护的重要手段。但如何正确解读热像图中的异常特征，识别真正的“警报信号”，却是许多从业者面临的现实挑战。
热成像技术原理，为什么热图不会说谎？
红外热成像技术基于一个简单却强大的原理：所有物体都会根据其温度发射红外辐射。通过检测这种辐射，热像仪能够将热量可视化，转换为直观的温度分布图像。
温度与颜色的对应关系通常是这样的：蓝色和绿色表示低温区域，黄色和橙色代表温升，而红色和白色则标示着高温甚至过热区域。这种视觉化的呈现使得温度差异一目了然。
与传统检测方法相比，热成像技术具有非接触、远距离、大面积扫描的优势，能够在设备正常运行状态下进行评估，真正做到“不停电检测”。
常见配电线路缺陷，热图上的警报信号有哪些？
配电系统中的各种缺陷都会在热成像图中留下独特的“指纹”。掌握这些特征模式，就能准确判断故障类型和严重程度。
连接点过热：最普遍的线路缺陷
连接点过热是配电系统中最常见的缺陷类型。在热成像图上，它通常表现为一个明显的热点，温度远高于周围导体和其他连接点。
这种过热往往是由于连接松动、表面氧化或接触压力不足导致的接触电阻增加。电流通过时，根据焦耳定律（P=I²R），电阻增加会导致发热量呈平方倍增长。
负载不平衡：三相温度差异
健康的三相配电系统应该在热成像图上显示均匀的温度分布。如果某一相明显比其他相温度高，很可能存在负载不平衡问题。
负载不平衡不仅会导致能源浪费和设备过热，还会降低整个系统的效率和寿命。热成像技术能够快速识别这种不平衡，为调整负载分配提供直观依据。
谐波电流：看不见的发热元凶
谐波电流在配电系统中越来越常见，尤其是随着电子设备和非线性负载的普及。谐波会导致额外的能量损失和发热，即使在负载看似正常的情况下也是如此。
在热成像图中，谐波问题通常表现为整体温度升高，而不是局部热点。这种发热模式需要与其他类型的缺陷区分开来，往往需要结合电能质量分析进行综合判断。
内部缺陷：外部热图揭示内部问题
有些设备缺陷位于密封外壳内部，肉眼无法直接观察。但热量会传导到外壳表面，在热成像图上形成特征性的温度分布模式。
例如，断路器内部接触不良、变压器绕组故障或电容器劣化都可以通过分析外壳的热分布模式来识别。这种“由外窥内”的能力使热成像成为诊断内部缺陷的无价工具。
热成像检测的最佳实践，什么时候检测最准确？
获取准确的热成像数据需要注意检测条件。环境因素、负载水平和检测角度都会影响结果的准确性。
理想情况下，检测应在晴朗干燥的天气中进行，避免雨雪、雾霾和强烈阳光的干扰。同时，系统应处于不低于40%的负载状态下，以确保发热缺陷能够充分显现。
检测角度也很关键——最好正对或略微倾斜于被测设备表面，避免过于倾斜的角度导致测量误差。保持安全距离的同时，确保图像分辨率足够识别细小缺陷。
温度解读技巧，如何区分真假警报？
不是所有热点都意味着紧急缺陷。经验丰富的技术人员会考虑多种因素来评估热像发现的严重性。
相对温差评估是常用方法：比较问题点与正常参考点之间的温差，而不是仅仅关注绝对温度。温差越大，问题通常越严重。
还需要考虑设备类型和负载情况。同样温度对不同设备可能有完全不同的意义——断路器与变压器的允许温升标准截然不同。
案例研究：实际应用中的热成像诊断

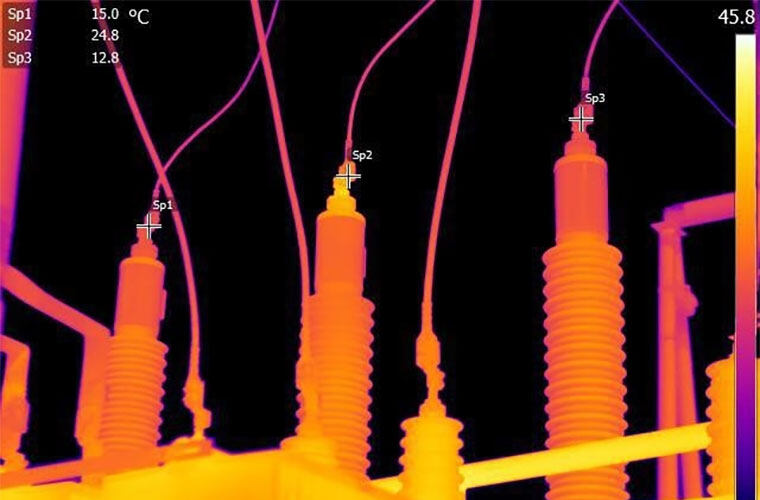

某变电站例行热成像检测发现，一个出线套管连接处存在明显过热，温度高达95℃，而相同条件下的其他连接点仅为55℃。
进一步检查发现，该连接螺栓存在松动，导致接触电阻增加。及时紧固后，温度恢复正常，避免了一次潜在的停电事故。
这个案例展示了热成像检测在预防性维护中的价值：在问题导致故障前发现并解决它，节省了大量维修成本和停电损失。
定量分析：温度差异与缺陷严重程度
如何根据温度差异判断缺陷的紧急程度？行业通常采用以下分类：
轻微缺陷（温差1-10℃）：建议计划性监控；中等缺陷（温差10-20℃）：建议计划性维修；严重缺陷（温差20℃以上）：建议立即处理。
这种分类帮助维护团队优先处理最紧急的问题，合理分配资源和安排停机时间。
技术局限性，热成像不能做什么？
尽管热成像技术功能强大，但它并非万能。了解其局限性同样重要。
热成像只能检测表面温度，无法直接测量内部温度（除非热量传导到表面）。它也不能检测某些类型的缺陷，如绝缘子内部裂纹或非发热性机械损伤。
此外，热成像通常需要与其他检测技术（如超声波检测、振动分析）结合使用，才能提供最全面的设备状态评估。
红外热成像技术的未来发展
随着技术进步，热成像正变得更加智能和易用。人工智能算法正在被集成到热分析软件中，自动识别缺陷类型和评估严重程度。
更高分辨率的传感器和更小的尺寸使热像仪更加便携和强大，同时价格也在下降，使更多企业能够采用这项技术。
未来，我们可能会看到集成多种传感技术的检测设备，同时采集热、声、振动和化学数据，提供更全面的设备健康评估。
高德智感：中国红外技术的创新者
在红外技术领域，中国企业正发挥着越来越重要的作用。武汉高德智感科技有限公司成立于2016年，是上市公司高德红外集团（SZ.002414）旗下的全资子公司。
基于自主研发的红外芯片带来的低成本、批产化优势，以及二十多年来的红外应用经验，高德智感为全球用户提供以红外热成像技术为核心的产品及行业解决方案。
公司产品和解决方案被广泛应用于电力、工业制造、安全监控、警用执法、户外夜视、科研和医疗等领域，成为中国红外技术自主创新的重要力量。
热成像设备选择指南，如何挑选合适工具？
选择热像仪时，需要考虑多个因素：分辨率、温度范围、焦距选项、分析软件功能以及预算限制。
对于配电系统检测，通常需要能够分辨细小温度差异的设备，因此空间分辨率是关键参数。长焦镜头有助于从安全距离检测高架线路。
现代热像仪往往集成了可见光相机，便于对比热图像和实际外观，精确定位缺陷位置。无线连接和云存储功能也使数据共享和报告生成更加便捷。
建立预防性维护文化，超越故障修复
最终，热成像技术最大的价值不在于设备本身，而在于它如何被纳入全面的预防性维护计划中。
成功的组织不会仅仅在故障发生后进行修复，而是建立定期热成像检测的制度，培训人员正确解读热图像，并将 findings 纳入资产管理系统。
这种文化转变——从被动应对到主动预防——能够显著提高系统可靠性，减少停机时间，并最终降低维护成本。
总结
热成像图上每一抹鲜红的色彩都是设备发出的求救信号，每一次温度异常都是潜在故障的前兆。掌握解读这些“警报信号”的能力，意味着我们能够在这场与设备故障的赛跑中抢占先机。
红外热成像技术已经将预防性维护从艺术转变为科学。那些曾经隐藏的热信号现在变得清晰可见，让我们能够提前干预，防患于未然。
这不仅是技术升级，更是维护理念的革新——从“坏了再修”到“防患于未然”。下次当你拿起热像仪时，记住：你手中握着的不仅是设备，更是安全保障的关键工具。
