案例详解|暖通渗漏源难定位?红外热像仪来支招!

发布时间 2020-12-18

寒冬已至,武汉盘龙城某小区某住户连日来困扰重重:搁置一年的地暖启动后莫名漏水,渗漏源却很难找到。盲目开凿不可取,如何在不大范围破坏地面结构的情况下准确定位渗漏点?使用红外热像仪一测便知!



维修检测人员使用高德智感T120入门级红外热像仪,分别对客厅、二楼&三楼卧室、饭厅走廊等进行科学高效的无破坏式检测,共检出两处明显热源,判断为可疑渗漏点。最终,施工队破开地板,确认该两处确为实际渗漏点,并及时进行了针对性维修。






冬季许多家庭选用水暖、电暖等方式采暖,供暖时间集中,管道长期处于闲置状态,易遭受腐蚀、热胀冷缩等引起渗漏。


传统检测暖通渗漏的方法是给分管路打压,通过一段时间内管道内压力的变化值,判断该路管道是否有失压漏水的嫌疑。但这种方法通常只能判断哪一路盘管可能漏水,无法准确定位漏水点。红外热像仪能很好地解决这一问题。


热像仪检测原理:热像仪没有透视功能,如何“看”清地下的故障点呢?由于地板下暖水管温度较高,地表温度较低,高温暖水管释放的热量能够传导到地表。作为一种将温度数据可视化的无损检测工具,红外热像仪可以直观展现地面热分布,清晰看到地暖热传导到地面上的管线温度情况,一旦发现温度异常区域即可快速精准定位渗漏点。



热像仪检测步骤:

1. 打压测试。关闭水路主阀门,之后分别对每个地暖环路依次进行打压试验,找出漏点所在环路。



2. 加热管道。对经过打压试验初步判断存在漏点的一路盘管进行加热,尽量提高热源温度,以保证盘管迅速升温。一般来说,检测时间为暖气开启后15-45分钟,检测时间过短热量不易传导,检测时间过长会形成热平衡,难以分辨。



3. 热像仪观测。加热一段时间后,使用红外热像仪观察红外视角下整个盘管的发热情况,寻找异常发热点。尤其是要重点观测该高温区的变化情况,如果该高温区面积逐步扩大,同时观测到管道压力逐渐降低,就属于典型的漏水现象。





检测地一:地暖正常工作

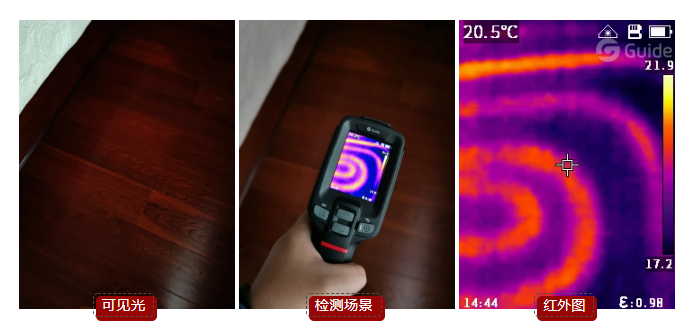

该卧室单独一路分节阀门控制,上铺复合地板。水温45°,地表温度不超过28°。在供暖30分钟左右测试效果如下图所示:






该热像图分布均匀,表明地面供暖情况正常,管道无损坏。



检测地二:两处疑似渗漏点

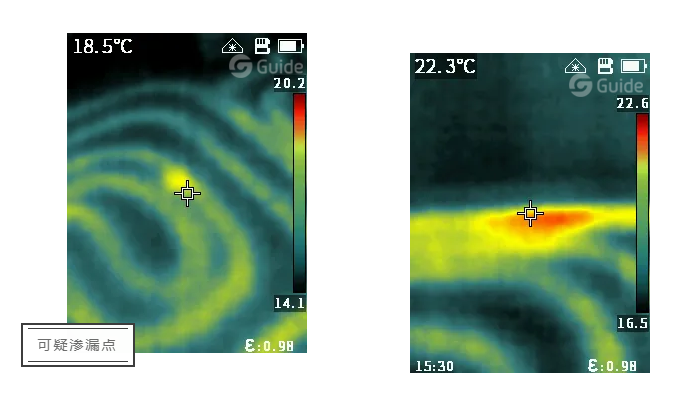

该走廊处单独一路分节阀门控制,上铺瓷砖。用户打开该处的分节阀供暖,水温45℃,地表温度不超过28℃。在供暖50分钟后测试效果如下图所示:






该热像图中,左侧地面及墙壁拐角有两处明显热点,高度怀疑为渗水点。最终开凿后的情况证实了我们的这一判断。


暖通行业红外热像仪应用优势:



1. 对维修师而言:快速检测,提升工作效率。地下热水管的温度传导到地板后,通过红外热像仪快速识别温度异常的疑似故障区域,准确检修出问题点,减轻维修师工作量,大幅提升工作效率。



2. 对业主而言:无破坏式检测,减小维修成本。传统检测方式容易盲目开凿破坏房体结构,红外热像仪可快速定位水暖管堵塞或泄漏点,不破坏房屋,减少维修面积,降低经济损失。
