十月刚过一半，北方部分地区已经陆续开栓供热，越来越多的城市进入了设备巡检与管网排查的供暖前准备阶段。供暖看起来是冬天的事，其实决定这个冬天省不省心的，是供暖季前那几周和刚投运那几天。等投诉来了再查，查到的是故障；赶在系统运行、温差拉开时先走一圈，拍到的是隐患。热像仪真正的用法，就是让故障在被感知之前先被看见，让风险在可控范围内。
1 暖通系统要拍哪里
热在暖通系统里的路径是固定的：从热源出来、经管网输送、在末端散出、再由电气与控制驱动。红外热像在暖通的应用，本质上就是沿着这条路径把系统走一遍——热源与换热站、输配管网、末端装置、风管与新风系统、围护结构、电气与控制，这 6 类几乎覆盖了暖通红外检测的全部高频场景。其中前五类关乎能效与舒适度，第六类关乎安全与停机。值得注意的是，热像测的是温差，所以各类结构的拍摄窗口并不相同：管网、末端与围护结构要等供暖或制冷运行、温差拉开后再拍，电气类只要设备带电运行，基本不受季节限制。按路径梳理一遍，再按窗口排进计划，才不会漏掉该拍的那一段。
2 暖通现场该怎么测
热像仪测的是表面红外辐射，读数容易被阳光、风和邻近热源带偏。要拍准，就要让拍到的温度来自被测部位本身，而不是环境的反射——现场把握三件事即可。
（1）挑对时机
测管网和设备时，要避开雨雪雾和大风天气、避免阳光直射改变表面温度；测围护结构时要挑温差大的时候，供暖季中期或室内外温差 10℃ 以上时测得最准。
（2）站对位置
尽量正对被测表面，斜着拍会引入反射和误差；距离以能分辨目标细节为准，别为拍全景站太远。同一部位换个方位、等距离复扫一遍，确认没有邻近干扰。
（3） 校准到位
开机稍等片刻，填好反射温度和目标距离，测温档位贴近被测温度区间选，别一上来就拉到最宽，免调焦的测温仪则不用专门对焦。重要测点多拍几张取平均，避免单次波动影响判断。
3 热像图该怎么看
拍到图之后，真正关键的是"看懂"。暖通热像异常基本归四类：局部过热，指向换热器堵塞、保温损坏或电气接头松动过载；局部过冷，常是介质泄漏、流道短路或末端气堵堵塞；温差对比异常，如换热器进出口温差偏离设计值、立管顶底温差过大，对应结垢与水力失调；面状缺陷，即墙面与主体有明显温差的成片区，多为保温空鼓或热桥。
需要注意的是，热像仪测的是表面温度分布，并不能"看穿墙体"，地暖盘管之所以能拍到，是因为管内热量传导至地表形成了可分辨的温度分布，并非真的"透视"。另外，判断时用两个参照系最稳：同类设备横向比、同一部位纵向比。横向比看谁异常，纵向比看谁在恶化——后者才是预防性维护的精髓。
4 测温仪该怎么选

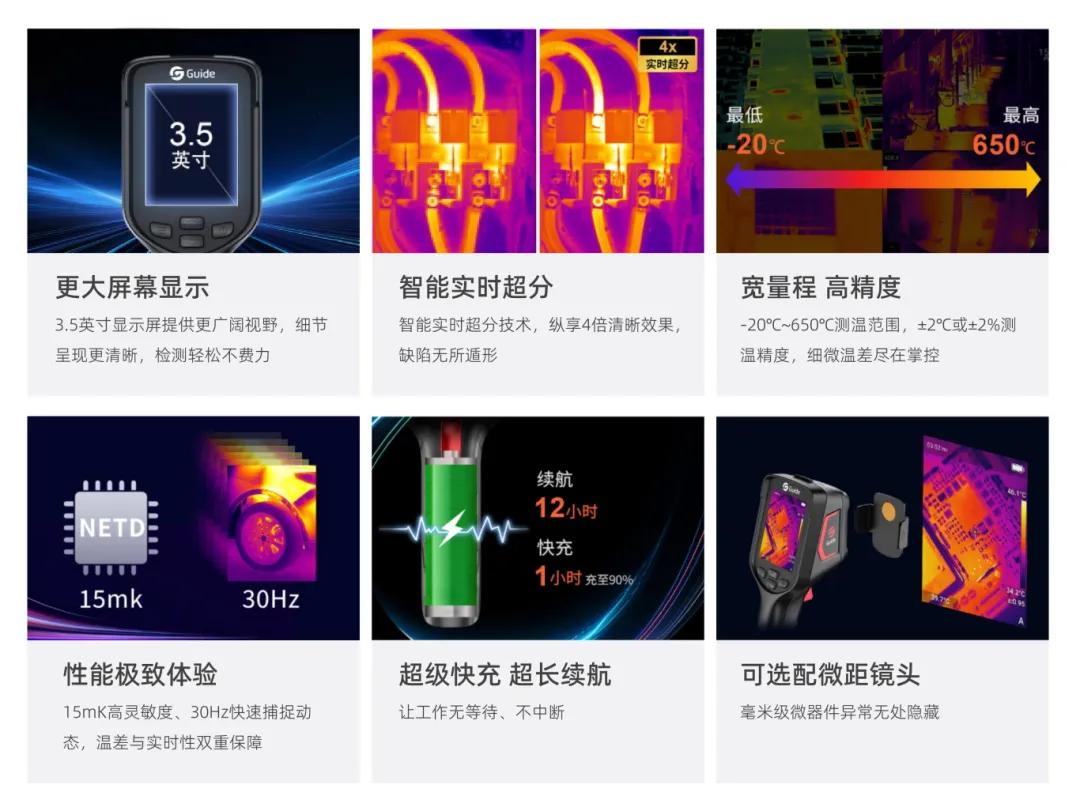

挑机器不用盯着参数表看，关键看它贴不贴得上暖通现场的活儿。以高德智感 PC Max 系列为例：
够灵敏——ApexVision 成像系统配合高灵敏度探测器，保温空鼓、管道散热这类微小温差也能抓出来；扫得快——广角大屏、免调焦开机即拍，IR-Perfclear实时超分让细节更清晰，换热站一趟走完；对得上号——画中画融合加激光指示，“高温凸显”一键增强高低温对比、抑制低温干扰，让异常温区自动跳出来；扛得住现场——长续航、高防护，撑满现场检测一整天；出得了报告——图片自带温度数据，手机端 FocusIR 或 PC 端 ThermoTools 都能一键导出 PDF，后者还内置建筑暖通行业模板"。
结 语
一台趁手的热像仪，能让暖通运维从"坏了再修"变成"没坏先防"：隐患看得见，检修排得进计划，能耗和停机都能提前压下来。如果你也想给系统做一次热像体检，或想了解哪款机型更适合自己的场景，欢迎留言或私信咨询！
