近1000亩太阳能光伏电站,用热像仪如何高效检测“热斑”?

发布时间 2022-11-25

光伏行业是国家大力支持的战略性新兴产业。当前,我国正在构建“碳达峰”“碳中和”“1+N”政策体系,而发展可再生能源是其中的重点,以光伏发电为代表的新能源发电进入“高质量跃升发展”阶段。

湖北省某太阳能光伏电站利用不宜耕不宜林的荒山、滩涂等土地,建立起占地面积近千亩的发电工程。

太阳能电池组件是该电站中重点的资产,为了保障其安全稳定、高效发电、长期使用,日常安全巡检和定期逐一排查隐患尤为重要。但电站占地面积广,组件分布广泛,人工巡检往往费时费力,定期巡视导致实时性较差,质量和安全问题依然存在。

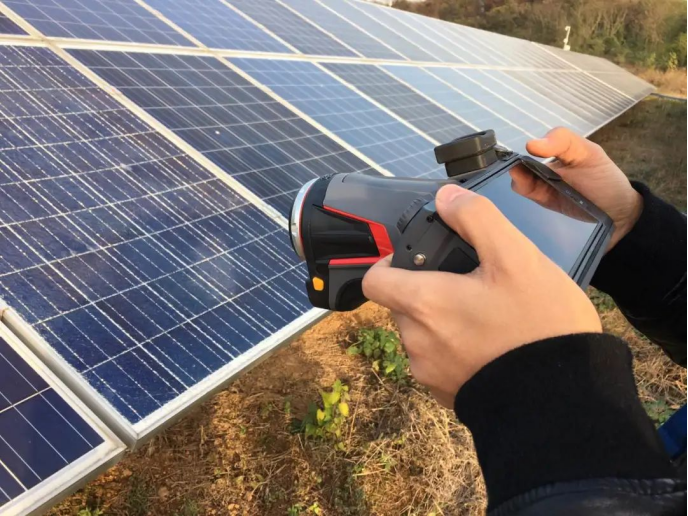

“使用便携式红外热像仪或搭载热像仪的飞行器,我们可以进行快速检测。通过高对比度的热图,有热斑的光伏组件局部温度会很高,一眼就可以看到并定位,效果远超我们的预期。”该电站巡检工作人员使用高德智感红外热像仪检测后,对产品效果表示认可。

红外热像仪高效检测“热斑”

热斑效应被称为光伏组件四大火灾隐患之一。高效检出,及时处置,关乎整个系统的寿命、发电效率和安全稳定运行。


在太阳照射下,正常运行的各电池组件温度分布较为均匀,而热斑效应是指部分电池组件出现温升远远大于周围电池组件,这种热斑会严重损坏整个系统。

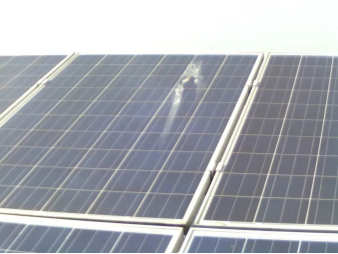

一般热斑主要由外部和内部两方面原因造成。外部原因主要来自于组件表面受到鸟粪、污物、落叶、草木等遮挡,导致组件无法正常工作,消耗其它电池的功率,并释放热能形成热斑。内部原因和太阳能电池组件的生产工艺、产品品质等因素都有关系。

热斑以外部因素居多,所以在日常运维中,需及时去除遮挡,防患于未然。

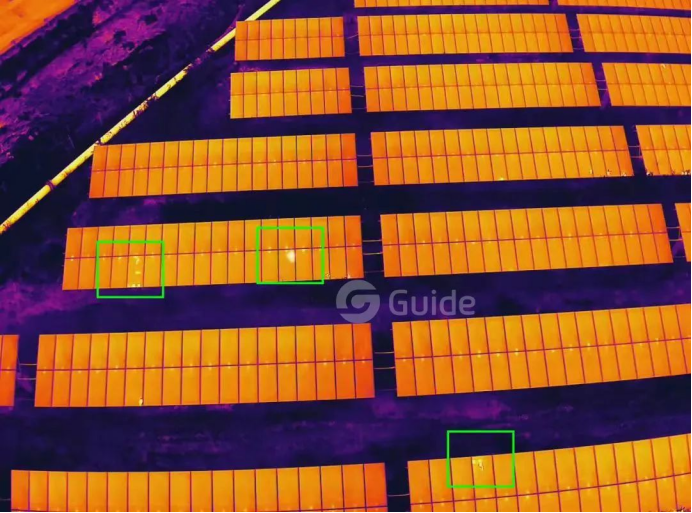

通过红外热像仪可发现异常高温热斑

热斑最突出的表现为温度异常,精准检测温度正是红外热像仪的专长。

通过对温度的精准感知,红外热像仪可灵敏地感知光伏组件表面的温度变化,轻松获得每块光伏组件的热信息,并在屏幕中可视化地呈现出来,异常高温的电池组件看一眼便知。再通过画中画模式,红外和可见光融合,判断出热斑的相对位置,辅助工作人员进行处置,检修或更换电池组件。

此外,除了对热斑进行识别和定位外,还可以对电池组件进行预防性维护和状态监测,尽早处置外部因素,防患于未然。


遮蔽物检测:包括植被遮蔽,环境物遮蔽,邻近的太阳能板遮蔽等。提前检测及预防,避免影响发电效率。

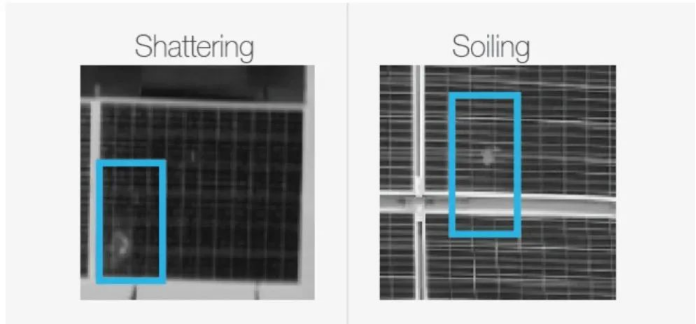

碎片&污物检测:检测太阳能组件表面的异物。如安装时产生的碎玻璃,土壤里的污物,鸟屎及其它残骸也可以轻松被检测到,可减少因外部因素引起的热斑。


直观:热分布直观呈现,热斑和温度异常清晰可见

高效:短时间内检查大片区域,省时高效,维护成本更低

准确:画中画模式,助力快速定位热斑位置

安全:提早发现热斑,预防安全事故发生

全天候:在夜间、大雾、风雨等恶劣条件下,24h实时成像,掌握设备状态

无干扰:无需断电,非接触式检测,不会干扰光伏组件原有温度场

事实上,红外热像仪是光伏行业预防性维护、状态监测、故障诊断的最佳运维工具之一。在光伏电站,还可用于太阳能电池组件隐裂、短路、断路及其它热缺陷检测,对太阳能逆变器、控制器、配电柜、交直流线路等电气设备进行故障检测等。
