在电子设备维修领域，从工程师到爱好者，都曾面临过这样的困境：一台设备异常宕机或性能下降，通过常规手段测试电压、波形均显示正常，但故障依旧。这时，一个隐秘的“元凶”往往被忽视——异常发热。而过热，恰恰是电路板（PCB）上众多故障，如元件短路、过载、虚焊或设计缺陷最直接的表征。过去，我们依赖手感和经验“盲修”，如今，红外热像仪正以其非接触、直观可视的优势，成为精准定位发热故障点的关键工具，彻底革新了电路板的检测与维修流程。
为何电路板故障与“热”息息相关？
电子设备运行时，电流流过导体和半导体元件，因电阻而产生热量，这是正常现象。然而，当电路出现故障时，热量分布会发生异常变化：
局部过热：某个特定元件（如电容、MOS管、电源IC）异常发热，通常意味着其已损坏或处于过载状态。
热点分布异常：正常工作时热量应均匀分布的区域（如CPU供电电路），出现不该有的热点，可能指示设计缺陷或焊接不良。
温升过快：设备上电后，特定区域的温度上升速度远超其他部分，是潜在短路或漏电的强烈信号。

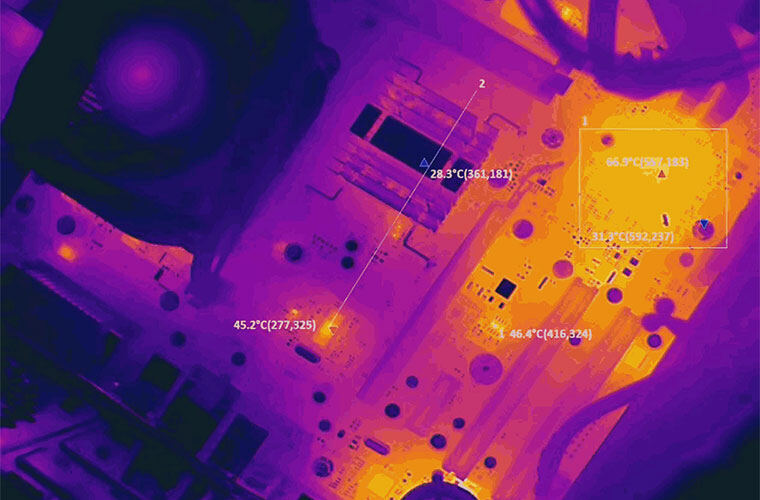

传统方法如点温仪只能测量单点温度，而红外热像仪能瞬间捕捉整个电路板的二维温度场，将不可见的热分布转化为可见的红外热图，让故障点“一目了然”。
红外热像仪在电路板检测中的核心应用场景
1. 快速定位短路与过载元件
当电源部分或信号线上发生短路时，相关线路和元件会在热像图上呈现显著的、集中的高温区域。维修人员无需逐一测量，即可迅速锁定故障范围，极大提高了排故效率。例如，一家工业设备制造商引入红外检测后，其主板维修时间平均缩短了40%。
2. 识别虚焊与接触不良
虚焊或接插件接触不良会导致接触电阻增大，在通电工作时该点会异常发热。在高质量的热像图上，即使微小的温差也能被清晰呈现，从而精确定位到具体的焊点或连接器引脚。
3. 评估散热设计与负载均衡
在研发阶段或维修后验证时，通过红外热像仪可以直观评估整板的散热设计是否合理，各功能模块的功率负载是否均衡。这有助于预防因长期过热导致的可靠性下降问题。
4. 对比分析与趋势监测
将故障板与已知良品板的红外热图进行对比，可以快速发现差异点。此外，持续监测电路板在长时间运行或不同负载下的温度变化趋势，有助于预测潜在故障，实现预防性维护。{图片链接：展示良品板与故障板红外热图对比}
如何选择适合电路板维修的红外热像仪？
面对市面上众多的红外热像仪产品，针对电路板这类精密、温差范围不大的应用场景，选择时需关注几个关键指标：
热灵敏度与图像清晰度：电路板上的温差可能很小，需要热像仪具备高灵敏度（NETD值低）和优秀的图像处理能力，以分辨细微的温度差异。一些领先厂商通过自研芯片与AI图像算法来提升画质，例如高德智感在其部分专业机型中应用的超清画质技术，能让元器件的轮廓和热点边界更加清晰锐利。
空间分辨率与对焦距离：电路板元件密集，需要较高的空间分辨率（如不低于320x240）以及良好的微距对焦能力，才能看清细小元件的温度。
测温精度与功能：要求具备准确的绝对测温能力，并配备诸如点、线、区域测温、高温自动追踪、等温线显示等分析功能，方便量化分析和记录。
便携性与易用性：维修场景多变，轻巧便携、操作简单的设备更受工程师欢迎。大尺寸触控屏、直观的菜单设计能提升工作效率。
高德智感推出的部分手持式热像仪便以3.5英寸以上大屏和人性化的工业设计著称，兼顾了坚固耐用与操作便捷。
高效使用技巧与注意事项
确保发射率设置正确：电路板表面材质多样（塑料、陶瓷、金属），需根据被测物体表面特性调整热像仪的发射率参数，这是获得准确测温数据的基础。
关注环境反射干扰：避免在强光或高热源反射环境下测量，必要时对非测量区域进行遮蔽。
结合电路分析：红外热像仪提供的是“现象”，最终诊断需要结合电路原理进行分析。热图指示的过热点可能是故障源，也可能是受其影响的“受害者”。
建立标准热图库：为常用型号的良品电路板建立标准红外热图数据库，可为后续的快速对比诊断提供宝贵基准。
展望：红外热成像与智能化维修的未来
随着红外探测器成本的下降和技术的普及，红外热像仪正从高端专业工具走向更广泛的应用。其与人工智能（AI）的结合尤为值得期待。未来，智能热像仪不仅能自动识别和标注过热元件，还能关联元件库，推测可能的故障类型，甚至生成初步的维修建议报告。
国内企业在推动红外技术民用化、普惠化方面做出了显著贡献。例如，依托全产业链自研优势的高德智感，通过规模化生产有效降低了高性能红外热像仪的应用门槛，其“让红外科技普惠大众”的理念，正使得更多电子维修企业乃至个人技术爱好者，都能拥有这套强大的“透视”工具。
结语
总而言之，红外热像仪将电路板的“热语言”翻译成了可视化的图像，将故障诊断从依赖经验的“盲修”时代，推进到精准、高效的“可视化”时代。它不仅是维修工程师手中的利器，更是提升电子产品质量、保障设备可靠运行的重要保障。随着技术的不断演进，其在电子领域的应用深度与广度必将持续拓展。
