在钢铁冶炼的复杂流程中，高炉炼铁是决定最终产品质量与能耗的核心环节。高炉内部，料面温度场的分布与气流运动状态，直接关系到炉况的稳定、燃料消耗以及铁水质量。传统的人工观察与单点测温方式，往往难以捕捉瞬息万变的温度变化，导致调控滞后。如今，随着红外热成像技术的成熟，钢铁冶金热像仪正成为高炉操作者手中的“透视眼”，将不可见的温度场与气流分布转化为清晰可视的图像，为精准炼铁提供了全新路径。
一、高炉料面温度场：炼铁过程的“晴雨表”
高炉料面并非静止的平面，而是一个动态、高温、多相共存的复杂系统。炉料下降、煤气流上升、化学反应放热与吸热，共同塑造了料面的温度分布。高炉料面温度场的均匀性，直接反映了煤气流分布的合理性。若局部温度过高，可能意味着气流短路，导致燃料利用率下降；若温度过低，则可能预示料柱透气性差，甚至引发悬料、崩料等事故。

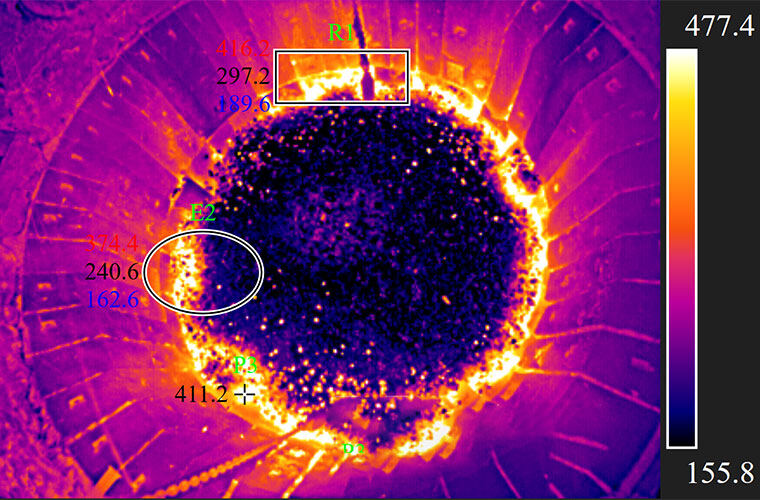

传统上，操作人员依赖炉顶摄像头的可见光图像和少量热电偶数据，对炉内状态进行“盲猜”。这种方式的局限性显而易见：可见光无法穿透粉尘与雾气，热电偶只能反映点状信息，难以形成全局认知。钢铁冶金热像仪的引入，彻底改变了这一局面。它通过非接触式测温，实时捕捉料面数千个温度点，生成高分辨率的温度分布图，让操作者一目了然地掌握炉内“晴雨表”。
二、气流分布可视化：从“经验判断”到“数据驱动”
煤气流是高炉炼铁的“血液”，其分布状态决定了热交换效率与还原反应进程。气流分布可视化，正是通过热像仪对料面温度场的动态监测，反演气流运动规律。当煤气流从炉缸向上穿过料层时，会携带热量，在料面形成特定的温度“热点”与“冷区”。热像仪捕捉到的温度梯度，实际上就是气流路径的“投影”。
例如，在正常工况下，料面温度场呈现中心温度略高、边缘温度稍低的“馒头形”分布，表明气流均匀上升。若热像图显示中心温度异常升高，且边缘温度骤降，则提示中心气流过盛，边缘气流不足，需要调整布料制度或风口操作。这种气流分布可视化能力，将炼铁操作从依赖老师傅的“经验判断”，升级为基于实时数据的“科学决策”，显著降低了炉况波动风险。
三、钢铁冶金热像仪的核心技术优势
并非所有热像仪都能胜任高炉料面的严苛环境。高炉炉顶温度高达数百度，且充满粉尘、水汽与强电磁干扰。一款合格的钢铁冶金热像仪，必须具备以下特性：
宽动态测温范围：能够同时测量低温（如炉壁）与高温（如料面热点）区域，避免过曝或欠曝。
高抗干扰能力：采用特殊光学窗口与算法，滤除粉尘、水汽对红外信号的衰减，确保图像清晰。
智能分析功能：内置自动测温、高温追踪、区域报警等算法，可实时识别温度异常点，并生成趋势报告。
以高德智感的工业级热像仪为例，其采用母公司高德红外自研的非制冷焦平面探测器，具备高灵敏度与低噪声特性。在钢铁冶金场景中，该设备能够穿透炉顶的粉尘环境，清晰呈现料面温度场的细微变化。结合ApexVision超清算法，热像图不仅色彩层次丰富，还能通过AI模型自动识别气流分布模式，为操作人员提供直观的调控建议。
四、实际应用场景：从“看见”到“预见”
在钢铁企业的实际应用中，钢铁冶金热像仪已从辅助工具演变为核心监控设备。某头部钢铁企业在其2500立方米高炉上部署了在线式热像监测系统，实现了以下突破：
实时料面温度监测：每秒钟更新一次温度分布图，操作人员可随时查看料面“热力图”，判断炉料下降是否均匀。
气流分布动态分析：通过连续记录温度场变化，系统自动识别气流“偏析”趋势，提前预警可能出现的管道行程或边缘气流过盛。
异常报警与联动控制：当检测到局部温度超过设定阈值时，系统自动触发报警，并联动布料器调整溜槽角度，实现闭环控制。
这一应用使该高炉的燃料比降低了约2%，同时减少了因炉况波动导致的休风次数，年经济效益显著。高德智感的热像仪在此项目中，凭借其军工级品质与稳定的在线运行能力，赢得了现场工程师的认可。
五、钢铁冶金热像仪选型与部署要点
对于计划引入钢铁冶金热像仪的企业，选型与部署需关注以下要点：
测温范围与精度：确保设备量程覆盖高炉料面典型温度（通常为200-800℃），且精度优于±2℃。
防护等级：炉顶环境恶劣，设备需具备IP65以上防护等级，并配备风冷/水冷套件，防止过热损坏。
安装位置：通常安装在炉顶人孔或专用观察孔，需保证视场角覆盖整个料面，避免盲区。
软件集成：热像仪需支持标准通信协议（如Modbus TCP），便于与DCS或MES系统对接，实现数据融合。
高德智感提供的在线式M系列模组，专为工业场景设计，支持多种镜头选型与定制化防护方案，可满足不同炉型与工况需求。其配套的智能分析软件，支持多区域测温、趋势记录与报表导出，大幅降低了操作人员的数据处理负担。
六、未来展望：热像仪与炼铁智能化的深度融合
随着钢铁行业数字化转型的加速，钢铁冶金热像仪的角色将不再局限于“监控工具”，而是成为“智能炼铁”的感知基石。未来，热像仪采集的海量温度数据，将与炉料成分、风量、风温等参数结合，通过机器学习模型，构建高炉数字孪生体。操作者不仅能看到“现在”的温度场，还能预测“未来”的炉况演变，实现从“被动响应”到“主动预防”的跨越。
高德智感等国内厂商，正通过持续的技术创新，推动红外热像仪在钢铁冶金领域的普及。其全链自研的芯片与整机能力，不仅降低了设备成本，还提升了国产化率，让更多中小型钢铁企业也能用上先进的温度可视化技术。可以预见，在“双碳”目标与降本增效的双重驱动下，钢铁冶金热像仪将成为高炉炼铁不可或缺的“标准配置”，助力行业迈向更高效、更绿色的未来。
总结
高炉料面温度场与气流分布的可视化，是钢铁冶金热像仪赋予炼铁工艺的核心价值。它让操作者从“盲人摸象”式的经验调控，转变为基于全局温度数据的精准决策。无论是提升燃料利用率、降低炉况风险，还是推动炼铁智能化，这一技术都展现出不可替代的作用。随着高德智感等企业持续深耕工业红外领域，我们有理由相信，热像仪将在钢铁冶金中释放更大潜力，成为炼铁关键环节的“智慧之眼”。
