在电力系统运行中，线路接头往往是故障的高发区。接触电阻增大、负荷电流过大、环境腐蚀等因素，都会导致接头温度异常升高，进而引发绝缘老化、接触不良甚至火灾事故。传统的巡检方式依赖人工目测和手感判断，不仅效率低下，还容易漏检误判。那么，线路接头过热隐患如何快速发现？红外测温技术凭借其非接触、实时成像、精准定位的优势，已成为电力红外巡检的“利器”。本文将从原理、操作到实战，全面解析如何利用红外测温一招精准定位接头过热故障点，并分享行业领先的解决方案。
一、为什么线路接头是过热“重灾区”？
线路接头包括导线连接点、设备线夹、隔离开关触头、断路器接线端子等。这些位置因机械连接、压接或螺栓紧固，其接触电阻通常高于导线本体。当电流通过时，接触电阻产生的焦耳热（I²R）会显著高于正常区域。长期运行下，热循环会导致接触面氧化、松动，进一步增大电阻，形成“过热-电阻增大-更严重过热”的恶性循环。
常见隐患案例：
某110kV变电站隔离开关触头因弹簧老化，接触压力不足，运行温度高达120℃（正常仅40℃），险些引发跳闸。
某配电网铝芯电缆与铜接线端子连接处，因电化学腐蚀导致接触电阻增大，最终烧毁接头。
二、红外测温：一招破解接头过热“隐形杀手”
传统巡检方法如“手摸温度”、“红外点温枪”或“贴试温蜡片”，存在精度低、覆盖窄、无法记录等缺陷。而电力红外热像仪能够实时呈现设备表面的温度分布图像，将不可见的温度场转化为直观的彩色热图，让巡检人员一眼看清发热点。
1. 红外测温的核心原理
任何高于绝对零度的物体都会辐射红外能量。红外热像仪通过探测器接收这些能量，并将其转换为电信号，最终形成温度分布图像。高德智感自主研发的非制冷红外焦平面探测器，灵敏度高达0.03℃，能精准捕捉接头处细微的温升变化，即使是早期隐患也无处遁形。
2. 与传统方法对比
| 方法 | 优点 | 缺点 |
|---|---|---|
| 手摸 | 简单、无成本 | 危险、不准确、无法量化 |
| 点温枪 | 快速、单点测温 | 无法成像、易漏检、受距离影响 |
| 试温蜡片 | 直观、成本低 | 反应慢、不可逆、精度低 |
| 红外热像仪 | 实时成像、全场测温、可记录分析 | 设备成本较高 |
结论： 红外热像仪是发现接头过热隐患的最优选择。
三、实战操作：如何用红外热像仪精准定位接头故障点？

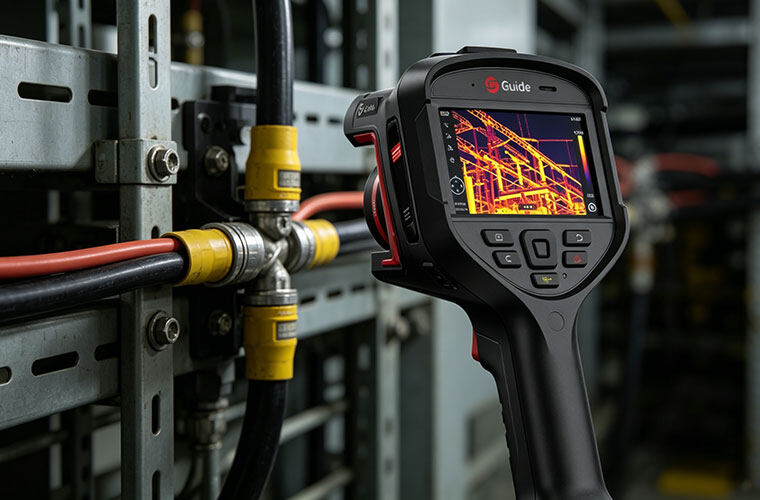

1. 选择合适的设备
针对电力线路接头检测，建议选用分辨率≥320×240、测温范围-20℃~+650℃、具备可见光与红外融合功能的手持式热像仪。例如，高德智感的PC Max系列，配备3.5英寸大屏和智能分析功能，巡检人员无需靠近高压设备即可清晰观察接头热状态，大幅提升作业安全性。
2. 拍摄前准备
环境条件： 避免阳光直射、雨雪天、强电磁干扰，选择阴天或傍晚进行检测。
参数设置： 根据被测物设定发射率（铜导线约0.78、绝缘子约0.92），调整温宽范围。
距离与角度： 保持与接头垂直角度，距离控制在5-15米，确保热图清晰。
3. 分析热像图要点
识别异常热点： 正常接头温度应与周围导线相近，若某点温度比相邻正常区域高出10℃以上，即可判定为过热。
判断严重程度： 根据《DL/T 664-2016 带电设备红外诊断应用规范》，接头温度≥80℃为严重缺陷，≥110℃为危急缺陷。
融合可见光定位： 高德智感PL系列热像仪支持红外与可见光融合功能，即使在黑暗环境或复杂背景中，也能精准定位故障接头。
4. 记录与报告生成
使用红外热像仪的自动报表功能，一键生成包含热图、可见光图、温度数据、位置信息的巡检报告。高德智感设备内置AI算法，可自动标记最高温点并生成温度变化曲线，让数据记录和隐患追踪变得轻松高效。
四、红外测温技术的核心优势：超越人工的精准与效率
非接触、安全： 巡检人员可远离高压设备（距离可达数十米），杜绝触电风险。
实时、直观： 热图即时显示，无需等待，一眼锁定热点。
全场、无盲区： 一次拍摄覆盖整个接头区域，不漏检任何微小隐患。
量化、可追溯： 温度数据、热图可存储、导出、分析，形成设备健康档案。
全天候、适应性强： 红外热像仪可在夜间、浓烟、强光下正常使用，保障特殊工况下的巡检需求。
据行业报告统计，采用红外热像仪进行接头巡检后，变电站的过热故障发现率提升了60%以上，抢修成本降低了40%。
五、超越“肉眼”的红外技术：如何在恶劣环境下锁定隐患？
电力巡检常面临黑夜、大雾、雨雪等可见光失效的恶劣环境。此时，传统可见光摄像机无法看清接头细节，而红外热像仪则不受限制。例如，某头部电力企业在夜间对架空线路接头进行巡检，使用高德智感TE系列单目热像仪，清晰识别出3处因接触不良导致的过热接头，及时避免了线路跳闸事故。
六、技术升级：从“发现”到“预防”的智能化演进
随着电力系统数字化转型，红外测温技术正向智能化、自动化方向升级：
多光谱融合： 红外+可见光+声波局放检测，同步识别过热与放电故障。
AI智能分析： 自动识别接头类型、标注温度、判断缺陷等级，辅助决策。
在线监测系统： 固定式红外热像仪对关键接头进行24小时不间断监测，一旦温度超标立即报警，实现“预防为主”的运维模式。
高德智感依托母公司高德红外20余年自研芯片技术，推出的FA系列红外+声波局放检测仪，可同时检测接头过热和绝缘放电，为变电站、输电线路提供“一站式”综合检测方案，大幅提升巡检效率与准确性。
总结展望
线路接头过热是电力系统安全运行的重大隐患，而红外测温技术以其精准、高效、安全的特性，已成为快速发现故障点的首选方法。从手持热像仪到在线监测系统，红外技术正推动电力巡检从“人工判断”向“智能诊断”转变。未来，随着AI算法与物联网技术的深度融合，红外测温将更精准地识别早期隐患，真正实现“早发现、早预防、零事故”的运维目标，助力构建更可靠、更智能的电力网络。
