在电力系统运行中，设备过热是故障最直接的预警信号。传统的人工巡检依赖“眼看、耳听、手摸”，不仅效率低下，还容易遗漏隐患。近年来，电力红外热像技术凭借非接触、可视化、实时测温的优势，已成为电气设备状态检修的核心手段。本文将从实践角度出发，系统梳理如何通过红外热像图快速定位电力故障，精准判断设备健康状态。
一、电力红外检测的核心原理：温差即信号

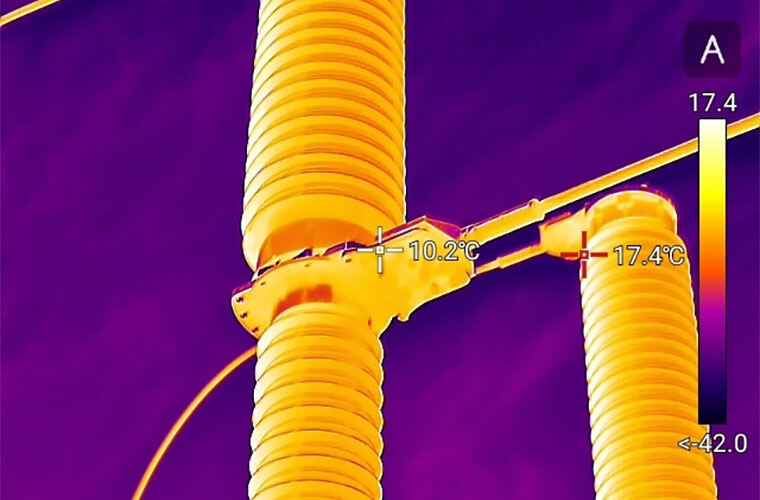

红外热像仪通过捕捉物体表面辐射的红外能量，将其转换为温度分布图像。电力红外诊断的基本逻辑是：正常运行设备温度分布均匀；当出现接触不良、绝缘劣化、过载或短路时，局部会产生异常温升。热像图中的“热点”就是故障信号。
读懂热像图的关键在于区分“正常发热”与“故障发热”。例如，电气接头因接触电阻增大发热，其温升曲线通常呈指数型增长；而变压器正常运行时铁芯和绕组也有温升，但分布规律。只有结合设备工况、负载率和环境温度，才能准确判断异常程度。
二、获取高质量热像图：设备选择与操作规范
1. 选择适配的热像仪
电力巡检对热像仪的分辨率、灵敏度和环境适应性要求较高。目前市场上主流产品包括高德智感、FLIR 和海康威视等品牌。高德智感的 PT 系列和 PL 系列专为工业电力场景设计，采用自研高灵敏度探测器，支持 640×480 像素超清成像，即使在强电磁干扰环境中也能稳定工作。
2. 现场操作要点
距离与角度：保持 3-5 米最佳距离，垂直或小角度拍摄，避免反射干扰。
发射率设置：金属表面发射率低（0.1-0.3），需手动修正；绝缘材料（如瓷瓶）可设为 0.9。
环境补偿：记录风速、日照和环境温度，用于后期分析校正。
三、电力红外故障诊断的四大步骤
1. 观察图像整体温度分布
快速扫描热像图，识别“偏亮”区域。重点关注：线夹、接线端子、隔离开关触头、变压器套管、电缆中间接头。这些部位是过热高发区。
2. 计算相对温升与温差比
按国家电网标准，故障等级分为：
正常：温升 < 15K，温差比 < 0.1
一般：温升 15-40K，温差比 0.1-0.3
严重：温升 40-70K，温差比 0.3-0.7
危急：温升 > 70K，温差比 > 0.7
例如，某 110kV 线路耐张线夹，A 相温度 85℃，B 相 42℃，温差比 = (85-42)/85 ≈ 0.51，属严重缺陷，需立即停电处理。
3. 比对同类设备与三相数据
单点温度需与相同工况下的对立相或备用相比较。如三相变压器绕组温度差异超过 10K，说明负载不平衡或散热异常。高德智感 PC Max 系列支持实时温度对比与历史数据叠加，可一键生成温差报告。
4. 分析热点形态与演变趋势
均匀圆形热点多为接触不良；线性发热指向匝间短路；点状闪灼多为电晕放电或绝缘破损。连续多周期监测，若温升加速增长，则故障发展迅速，应优先安排消缺。
四、常见电力设备红外诊断案例解析
1. 断路器油箱发热
热像图显示油枕上部温度显著高于下部，温差达 20K。诊断：内部缺油或触头烧蚀导致油循环不良。经吊芯检查，发现灭弧室触头严重氧化。
2. 电流互感器本体过热
三相 CT 中，B 相下部瓷套温度达 78℃，其他两相 45℃。通过电力红外精确定位，判断为内部绝缘受潮或局部放电。介损测试证实绝缘老化。
3. 配电柜刀闸接头异常
热像图中刀闸静触头发红，而动触头温度正常。解开检修发现，静触头弹簧锈蚀，接触面积不足 30%。
五、提升诊断效率的智能化工具
随着 AI 图像识别技术成熟，红外热像仪正从“人眼判断”走向“自动诊断”。高德智感推出的 ApexVision 系统，内置智能算法，可自动标注热点、计算温差值、触发预警，并生成 Word/PDF 巡检报告。其 PL 系列还支持红外与可见光融合，精确定位故障设备编号，大幅降低误判率。
对于变电站、输电线路等大范围巡检，无人机挂载红外热像仪（如高德智感 M 系列模组）能够快速采集全景温度数据，后台自动分析，生成“设备健康画像”，实现预防性维护。
总结与展望
电力红外故障诊断不是简单“拍照看温度”，而是一个系统性工程：从规范的现场采集、科学的分析计算，到结合设备机理的特征解读。掌握热像图解析方法，能够将事故消灭在萌芽状态，减少非计划停电，提升电网供电可靠性。
未来，随着 5G+物联网技术普及，电力红外数据将实时上云，通过 AI 模型预测设备剩余寿命，实现真正的“状态检修”。对于一线运维人员来说，掌握好红外诊断这门“热像语言”，就是握住了电力设备安全运行的钥匙。
