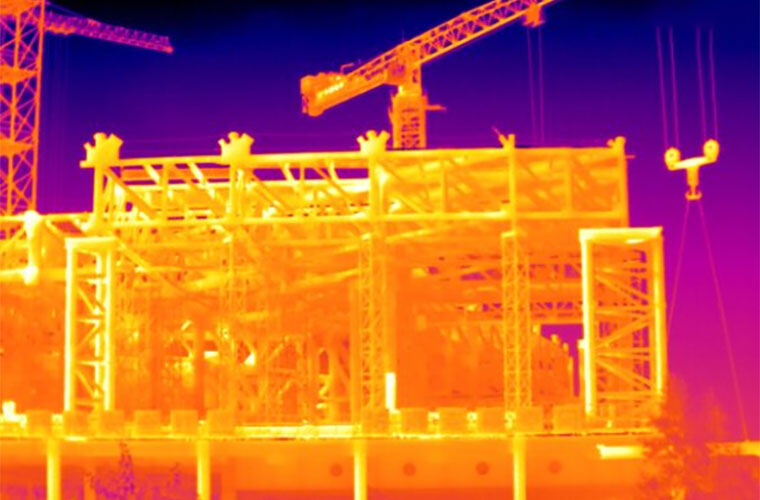

用建筑红外热像仪进行热工缺陷检测，关键在于“温差诊断”
建筑热工缺陷，如外墙空鼓、窗户漏气、保温层缺失或渗漏，本质上都是因材料热阻差异或含水率变化，导致建筑表面出现异常的温度分布。使用红外热像仪进行检测，核心就是通过捕捉这些细微的温差（通常0.1℃以上即可分辨），来定位结构内部的“病灶”。以下按照标准检测流程，分解操作关键点。
一、检测前准备：环境、设备与设置
1. 环境条件决定成败
温差条件：根据国家标准《建筑节能检测标准》（JGJ/T 132-2009），室内外温差应大于10℃。冬天供暖季（室内温度>18℃，室外温度<5℃）或夏季空调季（室内温度<25℃，室外温度>30℃）为最佳检测时间。检测前需保持空调/供暖系统连续运行至少24小时，以使建筑结构达到稳态传热。
天气要求：避免雨天、强风（风速>4级，约5.5m/s）或阳光直射后的一段时间。阳光加热会掩盖冷热缺陷，风速过大则会使表面温度趋同。建议选择阴天、无风或微风的清晨/傍晚。
墙体状态：清理墙面附着物（灰尘、海报），确保被测表面均匀发射率（避免阳光反光或金属贴膜）。
2. 设备参数（以高德智感 PC230系列等中心点可调焦热像仪为例）
发射率设定：普通建筑墙面（水泥砂浆、涂料、瓷砖）发射率通常在0.85~0.95之间。若无法确定，可用黑胶带法：在墙面贴一段黑胶带（发射率约0.96），热稳定后测量胶带温度，再调校热像仪发射率直至显示温度一致。
温度范围选择：手动设定温度范围，将低温端设为目标区域可能的最低温度（如5℃），高温端设为最高温度（如20℃）。这能避免自动量程下“跑量程”导致的图像色差失真，让缺陷更明显。
调焦与距离：使用中心点调焦功能，对准目标墙体边缘（如窗框附近）按FOC键，确保图像清晰。距离不宜过近（<2米可能引入辐射干扰），也不宜过远（>30米，受大气衰减影响，测温偏差增加）。10-20米为常规检测距离。
二、核心检测步骤：从大面积扫描到局部精确定位
1. 全景扫描：找“异常温度轮廓”
操作：采用“S”型或“Z”型路径，匀速扫描整个检测墙面。观察热像画面上的色彩异常点或区域。
识别方法：
冷斑/热斑：保温层缺失或渗漏区域，因结构内热阻变化，表面会呈现低于/高于周围1-3℃的异常斑块。
规则线条或线性条纹：砖缝、门窗框、管道穿墙处常见，表示气密性或热桥问题。
不规则块状分布：空鼓（如瓷砖空鼓）在内部形成空气隔热层，供暖季显示为局部冷斑（因热量被隔热）；渗漏（含水区域因比热容大，温度变化滞后），供暖季可能显示为热斑（含水导热快，温度高于干燥区），供冷季则相反。
2. 精确定位：利用“点、线、面”工具
点测温：在疑似缺陷中心与相邻正常区域设置多个测温点，读取温差绝对值（如温差5-7℃）。
区域测温：框选异常轮廓，软件自动计算最高温、最低温、平均温。重点观察最高温与最低温的差值。
等温线功能：设定一个温度阈值（如15℃），让热像仪只显示高于或低于该温度的区域。这能直观圈出缺陷边界。
3. 混合数据记录（多光融合功能）
高德智感PC系列具备多光融合功能，可同时录制红外热图和可见光图。操作时，先拍摄可见光全景照片作为底图，再叠加红外热图，或使用“魔棒”模式一键生成带数字标记的检测照片。这能避免后续现场找不到“热斑”所在确切位置（如某个窗户的某一扇）。
三、典型缺陷的图谱特征与现场验证
| 缺陷类型 | 红外热图典型特征 | 现场验证方式 |
|---|---|---|
| 外墙空鼓/脱落 | 供暖季：明显的冷斑（圆形或椭圆形），与周围温差>2-3℃。空鼓内部空气流动慢，热量传递受阻。 | 用木锤敲击或用热风吹干区域若持续几分钟仍保持低温，大概率就是空鼓。 |
| 窗户漏气 | 窗框与墙体连接处出现规则线性冷（热）带，或在供暖季发现窗扇内侧有明显低温气流轨迹。 | 用专业测漏仪，或用打火机火焰在疑似区域测试气流。 |
| 外墙渗漏 | 供暖季出现不规则的湿冷斑（水蒸发吸热导致低温）；供冷季空调启动后，渗水区因热容大，会显示高温异常。 | 用湿度计测量表面含水率，湿区通常在50%-90%左右，正常墙10%-20%。 |
| 保温层缺失 | 大范围且边界明显的温差区（如供暖季墙体出现本该均匀但一侧明显热一侧明显冷）。 | 用探针或热流计测量，或拆开局部饰面层确认。 |
四、数据整理：告别“靠回忆”
检测后，需现场记录环境参数（室内外温度、湿度、温差）。SmartIR软件（高德智感配套分析软件）可将SD卡中的热图导入，自动生成带时间、温度、缺陷标记的检测报告。关键操作：
同步文件夹，按缺陷类型命名（如“20250605-西墙-空鼓-窗口下方”）。
插入辐射亮度校准后的红外图像，圈出最冷/热点，输出EXCEL表格或PDF报告。
注意：不可只凭单张热图判定。建议连续监测3-5天，排除阳光、开窗等临时干扰，确认缺陷为结构性缺陷而非作息性临时现象。
适用边界与注意事项
误判风险：阳光反射（尤其冬季低角度斜射）会产生伪热斑；墙面自清洁涂层、金属饰面等高反光材料会扭曲测温数据；墙体内部管线有电热循环时，可能被误判为“热源”缺陷。
无法替代破坏性检测：热像仪只能定位缺陷（哪里异常），无法100%确定缺陷深度或具体成分（是空鼓还是保温层完全缺失）。现场验证手段（敲击、湿度计、局部剥露）必不可少。
法规依据：出具的检测报告若用于法律纠纷（如房屋质量投诉），需遵循《红外热像法检测建筑外墙饰面层粘结缺陷技术规程》（CECS 387：2016）等规范，且报告签署人须具备相应资质。
总结
建筑热工缺陷检测是门“温差诊断学”，只要抓住“稳态条件（>10℃温差）→ 发射率校准 → 利用点/线/面差异化扫描 → 结合多光融合记录 → 现场破坏验证”这条主线，就能用热像仪结果辅助专业判断，让隐蔽问题“显形”。
