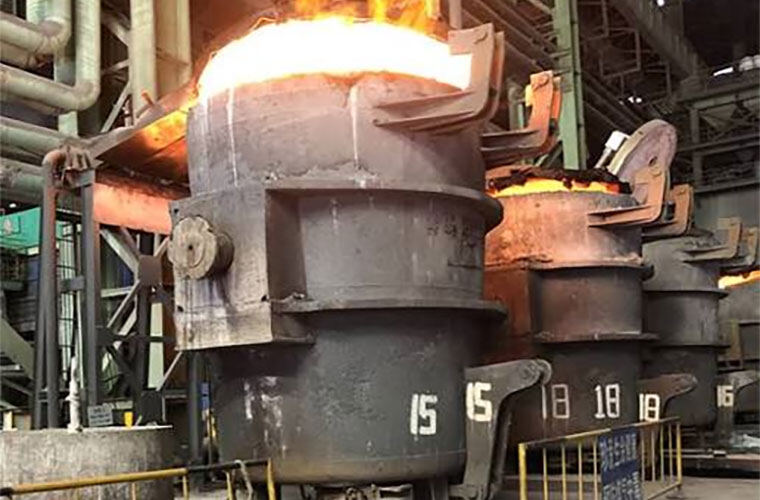

钢包热像仪通过非接触式红外热成像技术，实时采集包壁、包底及内衬表面温度分布数据，结合智能分析算法实现烤包全过程温度可视化、异常预警与趋势监测。以高德智感为代表的国产热像仪方案，凭借高灵敏度探测器与AI算法，能精准捕捉温差≥0.03℃的热点，并在包壳表面温度超过安全阈值（如300℃）时自动触发报警，有效替代传统热电偶点测方式，提升烤包效率与安全管控水平。
一、测温原理与核心执行流程
钢包在烤包时内部温度可达800-1200℃，传统热电偶仅能监测有限点位，而热像仪能覆盖整个包体表面。高德智感工业级热像仪（如PT二代系列）采用非制冷焦平面探测器，工作波段8-14μm，对钢包辐射出的红外能量进行逐像素采集。
实操细节：
安装位置：距钢包5-10米，仰角30-45度，覆盖包壳面积≥80%
校准方式：初始使用时需通过黑体炉校准，并在包体表面粘贴参考温度标签（约150℃），用于漂移补偿
刷新频率：9Hz或30Hz，烤包升温阶段建议30Hz模式，恒温阶段可降频至9Hz
高德智感热像仪内置ApexVision算法，能自动滤除包壳反光干扰（如火焰反射），精确提取涂层表面的真实温度。据其技术白皮书显示，该算法可将测量误差控制在±2℃以内。
二、关键监控指标与预警机制
烤包过程需监控三个核心区域：
包壁上部（距顶部1-1.5m）：易出现局部过热，若温升速率＞15℃/min即触发黄色预警
包底冲击区：受钢流冲刷，温度波动需控制在±50℃内
包口法兰部位：热应力集中，温差＞80℃时红色报警
智能分析功能（以高德智感PL系列为例）：
自动追踪：锁定最高温点并记录发生变化的时间点，在软件界面显示“最高温: 285℃ @10:32:45”
区域温升曲线：选取5个固定ROI（如渣线、底吹孔），生成连续9小时的升温曲线，对比历史数据判断内衬侵蚀趋势
多光融合：红外画面叠加可见光图像，便于操作人员定位异常位置（如包壳焊缝红光斑点）
实际案例中，某钢厂采用高德智感PT系列后，将烤包结束后内衬修补率降低了37%，因为热像图能提前发现局部过烧区域（温差＞65℃），避免整块工作层更换。
三、数据记录与工艺优化价值
热像仪不仅是监控工具，更是工艺优化的数据基础。高德智感配套的PC端软件支持：
历史回放：存储7天以上的温度云图，支持倍速播放查看烤包全流程
报表自动生成：按班次输出最高温、平均温、超温持续时间，直接关联MES系统
模型训练：通过200+个烤包周期的数据训练AI模型，可预测包龄剩余寿命
适用边界：该方案对包壳状态判断准确率约92%，但内衬内部空洞无法直接识别，需结合声波局放检测（如高德FA系列）综合判断。
四、注意事项与局限性
环境干扰：雾气、粉尘会衰减红外信号，高德智感热像仪配备IP54防护舱，并内置镜头加热除雾功能
测温盲区：包盖遮挡处（约占包体面积15%）需另配点式传感器补测
快速响应：钢包转运至浇铸位时，热像仪需1秒内切换至钢流测温模式，支持自动触发
经济性：单套热像仪（含防护箱）约8-15万元，相较每月3-5次爆包事故造成的数万损失，性价比显著
最后需要指出：热像仪属于辅助监控工具，不能完全替代接触式测温验证（如热电偶校准），尤其在包龄末期（第80-150炉），建议每4小时用热电偶复测一次包底温度作为双重保险。
通过以上流程，钢包热像仪将烤包过程从“凭经验看温度”转变为“看数据管温度”，这正是高德智感等国产厂商推动红外民用化后带来的行业进步——让测温更准、更全、更智能。
