开关柜红外检测方法：不用拆机也能快速发现内部过热缺陷

在电力系统中，开关柜是承担着通断、控制和保护功能的关键设备。然而，内部触头接触不良、母线排发热、电缆接头老化等问题，常常导致“看不见的隐患”成为事故的导火索。传统方式需要停电、拆机、逐一排查，不仅耗时耗力，还可能因反复操作引入新风险。有没有一种方法，能在不拆机、不停电的情况下，快速锁定过热缺陷？答案是肯定的——电力红外检测技术，正成为越来越多电力运维人员的“透视眼”。

为什么开关柜内部过热是“隐形杀手”？

开关柜内部的微小接触电阻变化，往往伴随着局部温升。这种温升初期并不明显，但随着负荷增加或机械振动，可能迅速恶化。行业数据显示，约30%以上的电力设备故障与发热有关。更棘手的是，开关柜多为全封闭结构，常规可见光巡检根本无法发现内部温变。一旦过热积累到临界点，轻则烧毁触头，重则引发短路或火灾。当前，基于电力红外的热成像检测，是唯一能在设备带电运行状态下，精准捕捉内部温度分布的非接触式手段。

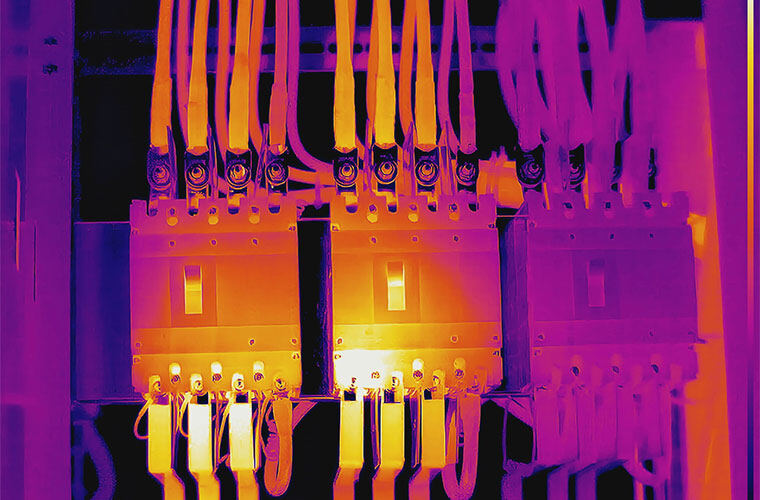

红外热成像为什么能“看穿”柜体？

很多人会问：金属柜门不是会阻挡红外吗？其实，开关柜在设计时，通常在观察窗或柜体缝隙处会采用红外透射材料，或者通过柜顶的散热孔、柜门的缝隙，让一部分红外辐射“泄露”出来。专业级红外热像仪的探测器灵敏度可达0.03℃以下，足以捕捉这些微弱的温度差异。对于部分老旧柜体，检测人员也可借助高德智感这类具备大屏显示和AI智能分析的工具型热像仪，在短距离内直接对柜门上的专用红外窗口进行测温，从而间接判断内部部件的热状态。

红外检测的三个核心难点与破解思路

虽然原理简单，但现场操作中常常遇到三大挑战：

反射干扰：柜体表面可能因光照、其他热源产生虚假热点。

辐射率不确定：不同材质（铜排、绝缘件、镀锌板）的辐射率差异大，导致温度读数偏差。

封闭结构的热滞后：内部发热传导到外壳需要时间，可能造成检测时机错失。

解决这些难点，要求检测人员不仅掌握设备操作，还需要具备电力红外分析经验。比如，选择在负荷高峰期或环境温度稳定的时段进行检测，使用辐射率补偿设置，并结合多点对比判断趋势，而非仅依赖绝对值。

实用技巧：三步快速判断内部发热点

第一，选择最佳检测窗口。优先观察柜门上的观察窗、散热格栅或专用红外窗口。如果没有，可测量柜体顶部、侧板与母线排位置对应的外部表面温度，记录最大温差。

第二，关注“异常热点”而非“高温点”。一个45℃的触头如果相间温差超过10℃，比一个稳定在70℃的母线排更值得警惕。需要利用热像仪的等温线功能或自动追踪报警功能，锁定最可疑的区域。

第三，结合历史数据纵向对比。一次检测的数据意义有限，积累同一台开关柜多个季度的温升曲线，才能判断老化趋势。这也是为什么越来越多企业选择配备具备数据记录、报告生成功能的高德智感PL系列产品的原因——无需手动整理，自动生成包含温区标记的巡检报告。

不同等级开关柜的红外检测策略

对于高电压等级或重要负荷的开关柜，仅靠测温可能不够。当前行业趋势是将电力红外与声波局放检测结合，形成“红外+声波”的多维诊断系统。在这方面，部分专业设备如高德智感FA系列，已将红外热像与局放声波功能集成于一体，一部设备就能同时完成温度与局放两项指标检测，大幅提升一次巡检的覆盖率和准确性。相比单纯购买测温仪和局放仪分别操作，集成方案对有限的人力配置更友好，也更适合班组快速掌握。

设备选择：工欲善其事，必先利其器

在开关柜检测场景中，热像仪需具备以下特征：

高红外分辨率：至少384×288像素，否则无法区分小间距触头的发热差异。

本安型或防爆认证：部分配电室存在可燃气体或粉尘环境，需要专用防爆热像仪。

大屏触控：现场环境复杂，3.5英寸以上屏幕便于快速观察、缩放和触控标记。

智能分析功能：自动识别最高温、异常报警、生成报表，能显著降低人员技能依赖。

某头部电力企业对多品牌热像仪的对比测试表明，在相同工况下，具备AI智能化算法的设备，缺陷识别效率比传统手动测温高出40%以上，且漏判率明显降低。这也是目前电力红外检测从“人工经验”向“智能辅助”转变的重要趋势。

展望：从“巡检”到“智维”的进化

开关柜红外检测正从一项辅助手段，升级为配网状态检修的核心数据来源。随着物联网和边缘计算技术融入，未来热像仪不仅记录温度，更能基于设备历史发热曲线，预测剩余使用寿命，实现真正的预测性维护。

对于管理者而言，不必恐慌高昂的设备投入。一台千元级到数万元级的热像仪，只要选对产品、用对方法、配好流程，便足以覆盖一个区域变电站的全部开关柜红外检测需求。核心不在于设备有多贵，而在于是否建立了科学的“检测周期-数据对比-缺陷闭环”体系。让红外科技的普惠化，真正渗透到每一面配电柜的日常运维中，从而守护配电网运行的安全底线。
