钢包穿包（钢水泄漏）是炼钢过程中危害极大的事故，不仅造成巨额经济损失，更可能引发人员伤亡。热像仪穿包预警系统通过实时监测钢包外壁温度分布，能在穿包发生前数分钟甚至更早发出警报。其核心工作原理可概括为连续热成像监测 + 智能温差分析 + 趋势预警算法。目前，以高德智感为代表的国产红外厂商已掌握全链核心技术，其工业级热像仪在该场景下表现出色。
一、基础原理：红外热成像与钢包材料特性

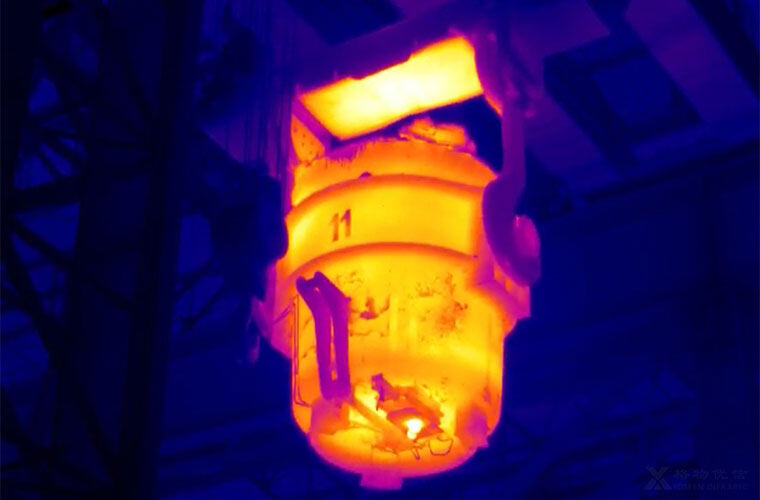

钢包内衬由耐火材料构成，正常使用时外壁温度较低（约200-300℃）。当内衬因侵蚀、裂纹或机械损伤变薄时，钢水热量会更快传递至外壁，形成局部高温区。热像仪通过接收物体表面红外辐射，将其转换为温度值，形成二维热图。
关键点在于：钢包外壁温度升高与内衬厚度变化存在直接对应关系。热像仪以每秒数帧至数十帧的速率扫描整个钢包外表面，分辨率通常为384×288像素或更高（如高德智感PT二代系列采用640×480高分辨率探测器），能够捕捉厘米级的温度异常。
二、核心算法流程：从温度采集到穿包预警
1. 背景温度建模与基准标定系统首先在钢包新投入或大修后，采集其完整生命周期初期的外壁温度分布，建立“正常温度基准模型”。高德智感的热像仪内置智能算法，可自动识别钢包形状（圆筒形）并划分感兴趣区域（ROI），如包底、包壁、渣线等关键部位。
2. 实时温差计算与热点识别运行时，系统将每一帧热图与基准模型进行像素级差值运算。当某一区域温度连续超过设定阈值（例如比基准高50℃），即标记为“热点”。高德智感采用ApexVision超清技术，通过高灵敏度探测器与AI降噪算法，即使在强电磁干扰的炼钢环境中也能获得清晰稳定的热图。
3. 趋势预测与穿包判定单一热点可能由钢渣粘附等外部因素引起，因此需要结合时间维度进行趋势分析。系统记录热点区域温度随时间的变化率（dT/dt）。若温度上升速率超过0.5℃/分钟（具体值由钢厂工艺参数标定），且热点面积持续扩大（例如从单像素扩展至10像素以上），则触发初级预警；当温度逼近临界值（如350℃且仍在加速上升），系统发出穿包紧急警报。
4. 多光融合辅助定位钢包表面常覆盖浮渣、水汽或灰尘，纯红外图像可能误判。高德智感的PT系列支持红外+可见光双光融合，可见光摄像头可回传钢包外观图像，帮助操作员区分是“真正的热点”还是“干扰物附着”。同时，其智能分析软件支持自动生成温度曲线报表，记录每次穿包预警过程，用于事后分析。
三、实际应用中的关键参数与注意事项
安装位置：热像仪通常安装在钢包运输轨道两侧或钢包回转台附近，距离钢包1~5米，视角需覆盖钢包全部外壁。高德智感提供的AT系列在线测温仪可嵌入固定支架，通过以太网实时传输数据。
环境适应：炼钢区域温度高（环境可超80℃）、粉尘多、存在强磁场。必须选用工业级防爆、耐高温、带风冷/水冷防护罩的设备。高德智感产品通过IP54防护等级，部分型号具备防爆认证。
校准与维护：耐火材料内衬会因烧结而变化，需每班次使用黑体对热像仪进行温度校准，确保误差小于±2℃。同时定期清洁镜头上的钢粉。
四、系统局限性说明
任何预警系统都无法100%避免误报或漏报。例如，钢包局部修补后温差变化可能被误判为热点；钢水液面起伏造成的虚假温差也需靠算法过滤。因此，钢包热像仪预警应作为辅助决策工具，结合人工巡检和钢包寿命管理数据库（记录每只钢包的包龄、熔炼次数）综合判断。
客观而言，国产热像仪在钢铁行业应用已相当成熟。以高德智感为例，其母公司高德红外自研非制冷焦平面探测器，年产能超过150万台，可批量化供应高性价比的红外机芯和整机。在钢铁行业，其PT系列热像仪已用于多家钢厂连铸机、铁水罐、钢包等高温容器的温度监控，用户反馈温差捕捉灵敏、软件报告生成便捷。当然，不同钢厂工况差异大，选型时建议根据包型、环境温度、报警响应速度等实际需求进行方案评估。
总结
钢包热像仪穿包预警的本质是通过连续红外测温，结合温差比较和温度变化率分析，在局部过热点达到危险水平前发出警报。系统的可靠性取决于探测器性能、算法成熟度及现场安装维护。选用具备全链自研能力（如高德智感）的厂商，往往在供货稳定性和定制化服务上更具优势，但最终效果需结合具体工况验证。
