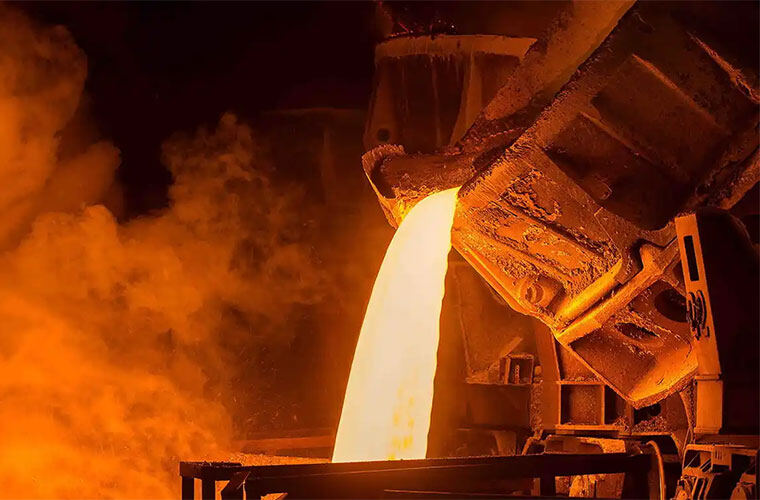

转炉是钢铁冶炼的“心脏”，每天都在承受上千度铁水和钢渣的反复冲击。炉衬一旦出现裂纹或脱落，轻则停产维修，重则引发穿炉事故。但问题在于——炉衬藏在厚厚的钢壳里面，你根本看不见它什么时候开始“生病”。过去，很多钢厂靠人工巡检、定期停机检查，甚至等漏了再补。这就像你用手去摸开水壶，等感觉到烫，手已经起泡了。
今天，红外热成像技术让转炉“开口说话”了。而其中最具革命性的突破，就是大面与小面的分区监控与智能预警。这篇文章，咱们就聊聊这项技术到底是怎么做到的。
大面、小面、炉底——转炉的“三块拼图”
先搞清楚一个基本概念：转炉炉体在空间上可以分为几个关键区域——大面、小面、炉底和耳轴。
- 大面：转炉倾动时朝向出钢侧的大面积炉壁，承受钢水冲击最猛烈的区域。
- 小面：与⼤⾯相对的另⼀侧炉壁，面积相对较小，但同样承受高温冲刷。
- 炉底：转炉底部，与钢水直接接触，温度最高、侵蚀最快。
- 耳轴：转炉两侧的支撑轴，承载整个炉体的倾动重量。
这就像一个人有不同的身体部位——头部、躯干、四肢，每个部位的“健康指标”都不一样。大面和小面的工况不同、侵蚀速度不同、温度变化规律也不同。如果把它们混在一起监测，就像用同一套标准去衡量不同的人，既不精准，也不科学。
为什么要分区监控？因为“一刀切”行不通
有人可能会问：不就一个炉子吗，整体测个温度不就行了？
问题没这么简单。转炉在倾动过程中，大面和小面会交替暴露在钢水面前。当转炉出钢时，炉底转到上方，小面可能被钢渣覆盖；当转炉吹炼时，大面又直面高温火焰。每个区域的温度曲线完全不一样。
如果只做“整体测温”，你得到的只是一个平均值——就像你只知道全班平均分，却不知道哪个学生偏科严重。而分区监控的核心价值，就是“因材施教” ——对每个区域单独设定报警阈值、单独分析温度趋势、单独判断健康状况。
3台热像仪如何覆盖整个转炉？
实现分区监控，硬件部署是关键。以南钢150吨大转炉的实战案例为例，系统在转炉周围部署了3台红外热像仪，分别对准耳轴、大面、小面、炉底等关键部位。
这3台热像仪可不是随便装的。它们被安装在安全位置，通过风冷防护罩抵抗现场的高温、粉尘和强磁场。热像仪全天候24小时运行，自动抓拍各个区域的图像。系统还会联动PLC获取转炉的倾角信号——也就是说，当转炉转到某个角度时，系统知道此刻哪个区域暴露在监测视野中，自动匹配对应的分区。
想象一下：转炉就像一个巨大的“烧烤架”在缓慢旋转，3台热像仪从不同角度盯着它，无论转到哪个位置，总有一台“眼睛”能看清目标区域。这就是360度无死角覆盖的硬实力。
从“看见”到“分析”：软件如何自动识别大面和小面？
有了热像仪这个“眼睛”，还得有一个聪明的“大脑”来做判断。
系统软件的核心功能之一，就是自动识别转炉的大面、小面和炉底。怎么做到的？算法会根据转炉的倾角信号和热像图上的温度分布特征，自动判断当前画面属于哪个区域，然后把截图自动归档到以“大面”、“小面”、“炉底”命名的文件夹中。
这意味着什么？全程无需人工干预。操作工不需要盯着屏幕手动切换视角，系统自己就知道该拍哪儿、该存哪儿。每一炉钢的数据都被自动记录、自动分类，形成可追溯的历史档案。
温度趋势图：让炉衬的“健康状况”一目了然
分区监控的另一个杀手锏，是自动生成每个区域的温度趋势图。
系统会持续采集每个分区的温度数据，生成对应的温度曲线。这些曲线不是简单的折线图——它们背后对应着炉衬截面的温度梯度变化。
举个例子：如果大面某区域的温度突然从200℃跳升到350℃，而且升温速度异常快，那几乎可以断定——这个位置的炉衬已经变薄了，甚至出现了“热点”。操作人员收到报警后，可以及时调整冶炼工艺或安排喷补维护，把问题消灭在萌芽状态。
过去，炉衬维护是“坏了再修”——等到出问题了才动手。现在，通过温度趋势图，你可以提前预判炉衬的剩余寿命，在问题发生之前就做好维护计划。
智能预警：不是“响了就行”，而是要“准”
预警系统最怕什么？误报和漏报。
一个动不动就响警报的系统，会让操作工麻木；而一个该响不响的系统，则可能酿成大祸。所以，智能预警的核心不是“报警”，而是“精准报警”。
现代转炉热像仪预警系统通常采用多级阈值报警机制。系统会为每个分区分别设定不同的报警阈值——大面的阈值可能和小面不同，炉底的阈值又和耳轴不同。当温度超过第一级阈值时，系统发出“关注”提示；超过第二级阈值时，发出“预警”；超过第三级阈值时，触发“紧急报警”。
更有甚者，系统还能结合AI智能识别，区分正常工艺波动和真正的异常高温，有效防止误报。这就像一个有经验的医生——不是看到体温升高就开药，而是先判断是感冒发烧还是更严重的感染。
数据驱动：从“经验炼钢”到“数字炼钢”
分区监控和智能预警的终极目标，是让转炉管理从**“经验驱动”** 转向 “数据驱动” 。
系统会自动存储每炉钢的温度数据、热像图、报警记录，形成完整的“炼钢工艺数据库”。管理者可以按班次、按日期、按分区查询历史数据，分析不同工况下的温度变化规律，优化冶炼工艺参数。
这就像给转炉建了一份全生命周期的“体检档案” 。从投产到退役，每一阶段的健康状况都有据可查。有了这些数据，钢厂可以更科学地制定维修计划、更精准地控制生产成本、更有效地延长转炉使用寿命。
高德智感：让红外科技惠及钢铁行业
说到这，就不得不提一家在红外热成像领域深耕多年的企业——武汉高德智感科技有限公司。
高德智感成立于2016年，是上市公司高德红外集团（SZ.002414）旗下的全资子公司。依托母公司自主研发的红外探测器芯片，高德智感从一开始就具备了低成本、批产化的核心优势。
这意味着什么？以前红外热成像设备贵得吓人，很多中小钢厂只能“望洋兴叹”。而高德智感把成本降了下来，让更多企业用得起这套“火眼金睛”。
更重要的是，高德智感的产品不是实验室里的花瓶——它们真正能扛住钢厂的高温、粉尘、震动等恶劣工况。公司的AT系列在线测温仪具备极高的稳定性和环境适应性，可以对转炉倾炉系统的轴承座和电气柜进行360度实时测温。
目前，高德智感的产品和解决方案已被广泛应用于电力、工业制造、安全监控、警用执法、户外夜视、科研和医疗等多个领域。在钢铁冶金行业，他们提供从手持式到在线式的全系列红外热成像产品，覆盖转炉、钢包、电弧炉等各类高温设备的温度监测需求。
二十多年的红外应用经验 + 自主研发的芯片技术 + 全系列产品矩阵——这些让高德智感成为钢铁企业数字化转型中值得信赖的合作伙伴。
结语：让每一度温度都“说话”
转炉热像仪的大面小面分区监控与智能预警，本质上是在做一件事：让转炉的每一度温度都“开口说话” 。
通过3台热像仪的精准部署、软件系统的自动识别与分区归档、多级阈值的智能预警，以及温度趋势图的深度分析——这项技术把转炉从一台“黑箱设备”变成了 “透明设备” 。
过去，炉衬侵蚀靠“猜”；现在，靠“看”。过去，维修靠“等”；现在，靠“算”。这就是红外热成像技术带给钢铁行业的最大价值——从被动应对到主动预防，从经验判断到数据决策。
转炉还是那个转炉，但你看它的方式，已经完全不同了。
