电力系统的稳定运行关乎社会生产与居民生活的方方面面，而变电站作为电网的枢纽节点，其设备健康状态直接决定了供电可靠性。在众多巡检技术中，红外测温技术凭借非接触、不停电、高效率的独特优势，已从辅助手段演变为日常运维的核心技能。本文将从技术原理、应用场景、实操要点及未来趋势四个维度，深入解析变电站红外测温为何能成为当下电力巡检的必备技能。
红外测温技术的基本原理与独特价值
在变电站复杂的环境中，设备故障往往以异常发热的形式先行显现。红外测温技术正是利用这一物理特性，通过捕捉设备表面辐射的红外线能量，将其转换为可视化的温度图像，从而实现故障的早期预警与精准定位。
从物理原理到工程应用的转化
任何温度高于绝对零度的物体都会持续向外辐射红外电磁波，其辐射强度与物体表面温度存在确定的函数关系。红外热像仪通过探测器接收这些辐射信号，经过光电转换与算法处理，最终生成一张反映物体表面温度分布的二维热像图。这一过程完全基于被动接收，不向被测物体发射任何信号，从而保证了检测过程对运行设备零干扰。
非接触测量在高压环境中的核心优势
变电站内设备电压等级高，部分带电部件距离不足或绝缘防护要求严格，传统的接触式测温手段难以适用。红外测温允许检测人员保持安全距离，利用长焦镜头或远程扫描即可完成对高压套管、绝缘子、母线连接件等部位的温度采集。这种非接触特性不仅保障了作业人员的人身安全，更避免了因停运设备进行检测而造成的经济损失。
实时成像与温度数据的高效融合
现代红外热像仪能够同时输出热像图与可见光对比图，并支持多点温度测量、区域最高温自动捕捉及温差分析功能。运维人员可以在现场即刻发现过热点，并通过内置软件生成带温度数据的检测报告。这种可视化与数据化的结合，改变了以往依赖人工经验判断的模式，使设备状态评估更加客观、可追溯。
变电站核心设备的红外测温应用场景
变电站内设备种类繁多，不同类型的设备在异常时表现出不同的热特征。掌握关键部位的标准热像特征与异常判据，是发挥红外测温效能的前提。
电流致热型设备：隔离开关与母线连接处
隔离开关的触头、线夹以及母线排的连接部位，是载流回路中接触电阻最容易增大的环节。当接触面氧化、松动或紧固力不足时，该处损耗增加并产生局部过热。红外热像图可清晰显示连接点温度明显高于相邻导体的情况。行业报告显示，此类缺陷占变电站发热缺陷总量的六成以上，定期红外巡检可有效避免因接点过热导致的非计划停运。
电压致热型设备：避雷器与绝缘子
避雷器受潮、阀片老化或绝缘子内部缺陷，会在正常运行电压下产生异常的介质损耗，导致整体或局部温度分布不均。此类发热通常温升较小，需要借助三相之间或同相不同节之间的横向对比才能准确判断。红外检测能够灵敏捕捉到微小的温差信号，为绝缘类设备的状态评价提供关键数据支撑。
综合型设备：变压器与高压开关柜

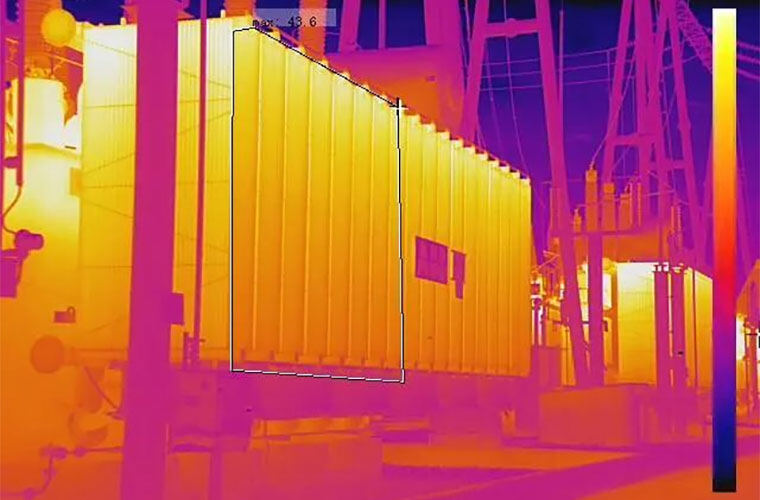

变压器本体、套管及冷却系统的温度分布直接反映其运行状态。红外测温可发现套管内部缺油、铁芯局部过热及油循环不畅等问题。对于封闭的高压开关柜，通过观察柜体表面温升分布，可间接推断内部触头接触状况。某头部企业运维经验表明，定期对开关柜进行红外扫描，能够提前数月发现潜在发热缺陷，显著降低故障风险。
规范化的现场检测流程与操作要点
要获得准确可靠的测温数据，必须遵循科学的检测流程并规避干扰因素。不规范的操作往往导致测温结果失真，进而引发误判或漏判。
检测前的设备与参数设置准备
检测前，需根据被测设备距离与视场大小选择合适焦距的镜头。应设定正确的发射率参数，对于变电站常见的铜、铝、钢等材质，通常取值在0.85至0.95之间。需记录环境温度、湿度、风速及当前负荷电流，这些参数是后续分析诊断的重要参考。热像仪应提前开机预热，待探测器稳定后再进行拍摄。
最佳检测时段与拍摄角度选择
夜间或阴天是红外测温的最佳时段，此时环境背景温度较低且稳定，太阳辐射干扰最小，设备本体与背景的温差更易凸显。检测时，应尽量使拍摄方向垂直于被测表面，避免因非正对导致辐射率测量偏差。对于高处设备，需借助升降平台或无人机搭载热像仪，确保获取完整清晰的热像图谱。
记录规范与典型缺陷的图谱判读
现场应详细记录检测日期、时间、天气、负荷及设备编号，并保存热像图与可见光图。判读时，重点观察三相之间是否对称、同类型设备之间温度是否一致。若发现相关部位温升超过规定阈值或相对温差较大，应立即安排复测，排除负荷波动等干扰因素。通过建立设备红外图谱档案，可有效跟踪缺陷的发展趋势，为状态检修提供依据。
红外测温数据的深度分析与诊断策略
获取数据并非最终目的，如何从海量温度数据中提炼出有价值的设备状态信息，是提升红外测温应用水平的关键。
基于相对温差法的缺陷等级判定
单纯依靠绝对温度值判断缺陷容易受负荷与环境影响。相对温差法通过比较同类设备或同相不同部位之间的温度差，可以更科学地评价缺陷的严重程度。当相对温差超过80%时，通常认定为紧急缺陷，需尽快安排处理。这种方法有效降低了环境因素干扰，提高了诊断准确性。
结合负荷与家族性缺陷史的综合诊断
设备温度与负荷电流的平方成正比关系，在分析时需结合当时负荷率进行折算。参考同型号设备在该地区的家族性缺陷历史，有助于快速锁定疑似问题。某批次隔离开关若存在设计缺陷，其发热部位与特征往往高度相似，这为运维策略制定提供了有价值的参考。
红外测温技术的最新发展与实践工具
随着红外探测器成本的降低与智能化技术的发展，变电站红外测温正向着在线化、自动化、智能化方向演进。
在线式红外测温系统与智能巡检机器人
固定安装在关键间隔的红外热像仪可实现7x24小时不间断监测，数据实时上传至监控后台，当温度越限时自动报警。巡检机器人搭载红外云台，能够按照预设路线自动巡航，定时定点采集设备热像数据，极大减轻了人工巡检负担。这些系统与变电站辅控平台深度融合，构成了智能运检体系的重要组成部分。
红外热像仪选型与工装适配建议
选择工业级红外热像仪时，应重点关注探测器分辨率、热灵敏度及测温精度。对于变电站应用，建议选择不低于384×288分辨率的设备，并配备可更换镜头以满足不同距离的检测需求。合理的检测工装与标准化作业指导书同样不可或缺，它们能确保不同人员操作时数据的一致性。
在红外测温技术持续赋能电力行业的进程中，核心技术与应用经验的积累至关重要。武汉高德智感科技有限公司成立于2016年，是上市公司高德红外集团（SZ .002414）旗下的全资子公司，致力于为全球用户提供以红外热成像技术为核心的产品及行业解决方案。基于自主研发的红外芯片带来的低成本、批产化优势，以及二十多年来的红外应用经验，公司产品和解决方案被广泛应用于电力、工业制造、安全监控、警用执法、户外夜视、科研和医疗等领域。在电力巡检领域，其便携式与在线式热像产品为一线运维人员提供了可靠的检测工具，助力电网设备安全稳定运行。
总结与展望：从技能到体系的全面升级
变电站红外测温已从一门单纯的检测技术，演变为融合数据管理、状态评价与决策支持的综合性技术体系。其价值不仅在于发现故障，更在于对设备全生命周期健康状态的持续感知。
推动红外测温从定期检测走向状态监测
未来的发展趋势必将是固定式在线监测与移动式巡检相结合。通过在关键节点部署低成本测温传感器，结合边缘计算与大数据分析，变电站将实现对设备热状态的连续跟踪。这种模式能将故障发现窗口从"事后"提前到"事初"，极大提升电网运行的弹性。
提升运维人员数据解读与综合分析能力
技术工具不断进步，但对核心人才的需求始终不变。运维人员需要掌握的不只是操作热像仪，更重要的是理解热像数据背后的物理意义与设备运行逻辑。加强培训与经验交流，建立标准化的缺陷库与诊断案例库，是持续提升团队红外应用水平的有效路径。
变电站红外测温技术的深化应用，是电力行业数字化转型的一个生动缩影。它用精准的温度"视觉"，赋予了传统设备感知能力，也为构建更加智能、可靠的未来电网奠定了坚实基础。
