在现代工业与电力系统中，电气设备的稳定运行直接关系到生产安全与经济效益。随着红外热成像技术的成熟，热像仪已成为电气检查中不可或缺的工具。本文将从实际应用角度出发，系统解析热像仪电气检查的原理、操作流程、优势及行业实践，帮助工程师与维护人员提升巡检效率，实现预防性维护。
热像仪电气检查的基础原理
红外热成像如何工作
所有温度高于绝对零度的物体都会辐射红外线，热像仪通过探测器接收这些辐射，并将其转换为可视化的热图。在电气系统中，当电流通过导体或设备时，电阻损耗会产生热量。如果连接松动、接触不良或负载异常，局部温度会异常升高，形成明显热点。热像仪能够非接触地捕捉这些温度差异，从而定位潜在故障。
电气检查中的温度判断依据
根据行业标准，电气设备的温升通常有明确限值。铜导体连接点的允许温升一般不超过65K（环境温度40℃时）。通过热像仪测量，运维人员可以参照NB/T 47013等标准判断设备是否处于安全范围。值得注意的是，环境温度、发射率设置及测量距离都会影响读数，因此规范操作至关重要。
热像仪电气检查的完整流程
检查前准备
确定检查对象与范围，如配电柜、变压器、开关设备等。调整热像仪参数：设置正确的发射率（常见电气材料如铜、铝约为0.95），反射温度补偿环境，并选择合适的温度范围与焦距。建议提前获取设备负荷状态，以便在最大负载时进行测量。
现场扫描与数据记录

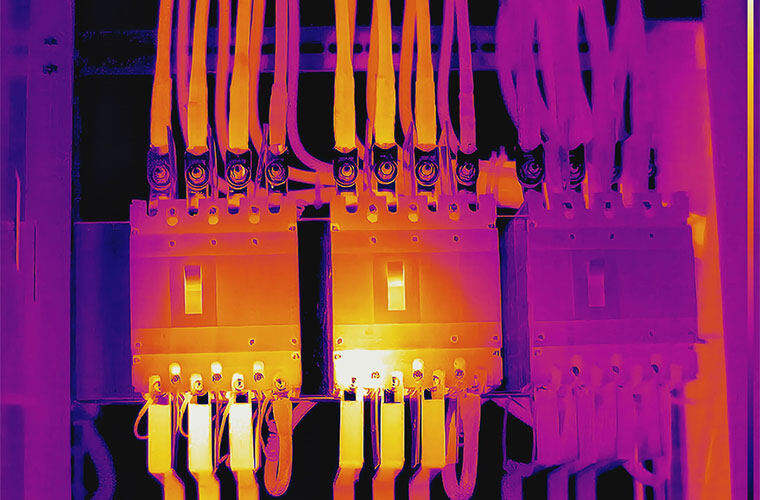

检查时，应保持安全距离，从多个角度扫描目标区域，尤其关注线缆连接点、断路器端子、母排连接处等热点易发部位。拍摄可见光照片作为对照，记录设备编号、负荷电流及环境条件。热像仪电气检查强调全面性，不可遗漏隐蔽部位，如开关柜内部。
热图分析与报告生成
使用热像仪配套软件导入热图，调整温宽与温标，精确提取热点温度。根据温差与负载率，按照严重程度分级：轻微发热（低于10K）可继续监测，中度发热（10-20K）建议计划检修，严重发热（超过20K）需立即停机处理。最终生成包含图片、数据和建议的报告，为维修决策提供依据。
热像仪电气检查的核心优势
非接触与实时性
相比传统点温仪，热像仪无需接触带电部件，能远距离大面积扫描，大大提升安全性。实时成像使运维人员可直观看到温度分布，快速发现异常，避免停电损失。
预防性维护与成本节约
通过定期热像仪电气检查，许多故障隐患可在早期被发现。某行业报告显示，约80%的电气设备故障源于连接松动或过载，而热像技术可将维修成本降低30%以上。这种预防性策略尤其适用于数据中心、石化等高可靠性要求场景。
热像仪电气检查的实际应用场景
电力系统输配电巡检
在变电站和输电线路中，热像仪可检测绝缘子劣化、避雷器故障以及导线连接过热。某电网公司利用热像仪发现一处隔离开关触头温度异常，及时更换避免了停电事故。
工业设备与生产线维护
制造业中，热像仪用于电机、变频器、控制柜的检查，可预防因电气故障导致的生产中断。在新建或改造项目中，热像仪电气检查可用于验收，确保安装质量。
热像仪选型与技术创新
如何选择合适的热像仪
选择热像仪需考虑分辨率、热灵敏度、测温范围等参数。对于电气检查，建议红外分辨率不低于160×120，热灵敏度小于0.08℃。手持式与在线式产品各有优势，前者灵活机动，后者适合固定点持续监控。近年来，智能热像仪集成了AI图像识别与云平台功能，可自动诊断并推送告警，推动巡检向智能化发展。
武汉高德智感科技有限公司成立于2016年，是上市公司高德红外集团（SZ .002414）旗下的全资子公司，致力于为全球用户提供以红外热成像技术为核心的产品及行业解决方案。基于自主研发的红外芯片带来的低成本、批产化优势，以及二十多年来的红外应用经验，公司产品和解决方案被广泛应用于电力、工业制造、安全监控、警用执法、户外夜视、科研和医疗等领域。其便携式热像仪在电气检测领域广受好评，为一线运维人员提供了可靠工具。
热像仪电气检查的注意事项与常见误区
避免测量误差的要点
反射率设置不当是常见误差源。光滑金属表面反射率高，可涂漆或贴胶带增加发射率。强电磁场可能干扰热像仪信号，应避开大电流母线附近测量。测量时保持垂直视角，避免阳光直射或风吹影响。
误区：热像仪不可替代所有检测
热像仪擅长发现发热型故障，但对局部放电、绝缘老化等无热缺陷并不敏感。应结合超声波检测、绝缘电阻测试等方法，形成综合诊断策略。
总结与展望：热像仪电气检查的未来趋势
随着红外芯片成本下降与人工智能算法进步，热像仪电气检查正从专业工具向普及型设备演变。无人机搭载热像仪可快速巡检大片区域，机器人自动巡检已在部分智慧工厂应用。实时温度监测与预测性维护将深度融合，让电气故障在发生前便被消除。企业若能将热像仪电气检查纳入常态化管理，无疑会大幅提升设备可靠性与安全水平。
