在电力系统运维中，电箱作为电能分配与控制的关键节点，其内部连接点、母排、断路器触头等部位因长期运行、接触电阻增大或负载不平衡，极易产生异常温升。传统的接触式测温只能获取局部单点数据，难以发现隐蔽性缺陷。而电箱热成像技术通过非接触式红外探测，将不可见的温度分布转化为可视化热图，让运维人员能够快速锁定过热点，实现精准诊断。本文将从原理、操作、案例及趋势四个维度，提供一份实用的电箱热成像巡检指南。
一、电箱热成像的技术原理与核心优势
红外辐射与温度场的可视化映射

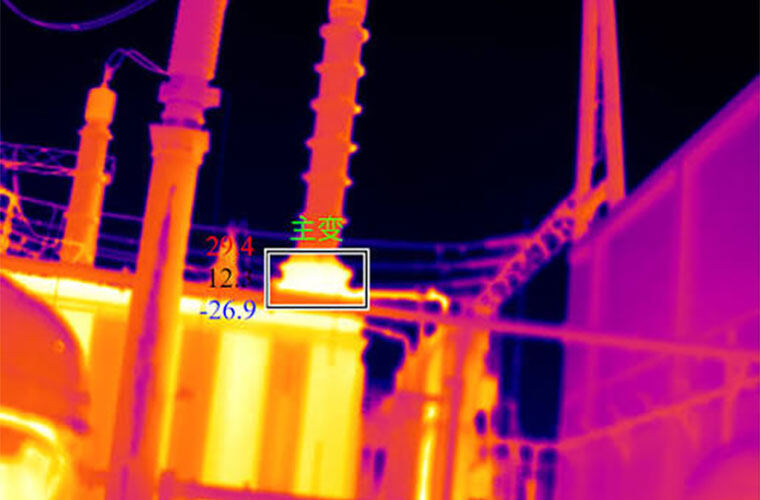

任何温度高于绝对零度的物体都会向外辐射红外能量，电箱内部的导体、绝缘件及空气介质由于材质和电流负载不同，表面温度存在差异。热像仪通过光学镜头接收红外辐射，经探测器转换为电信号，再经过算法处理生成伪彩色热图。温度越高的区域颜色越偏向红黄，温度越低则偏向蓝紫。这种非接触式测温方式不会干扰电箱内部电场分布，安全性极高。
相比传统测温的三大突破
第一，面阵测温替代点测温，一次扫描即可覆盖整个电箱内部，避免遗漏。第二，可穿透烟雾、轻度遮挡发现异常，适用于封闭或半封闭场景。第三，支持动态监测，能够记录温度随时间的变化趋势，为预测性维护提供数据支撑。行业报告显示，采用热成像巡检后，电箱故障检出率可提升40%以上。
关键性能指标解读
选择热像仪时需关注热灵敏度、像素分辨率与测温范围。对于电箱内部检测，热灵敏度建议优于0.05℃，以便捕捉微小温升；像素分辨率不低于160×120，确保连接点细节清晰；测温范围覆盖-20℃至150℃即可满足多数低压电箱需求。
二、电箱热成像巡检的标准操作流程
巡检前的安全准备与参数设置
首先确认电箱处于运行状态且负载稳定，避免在负荷剧烈波动时检测。操作人员需佩戴绝缘手套，保持与带电部位的安全距离。热像仪应设置合适的发射率，对于氧化或涂漆的金属表面，发射率通常设为0.85至0.95。同时设定环境温度补偿，减少阳光直射或通风条件带来的误差。
扫描角度与聚焦技巧
尽量正对电箱内部元件，避免斜视导致红外能量反射干扰。对于密集排列的断路器，可调整焦距使目标充满视场。若电箱有观察窗，需确保窗口材料对红外波段透射率高，普通玻璃会阻挡大部分红外辐射，此时应打开箱门在安全前提下直接检测。
缺陷判定与严重等级划分
根据热图特征可初步判断缺陷类型：连接点过热通常呈现点状高温；母排接触不良表现为条状温度梯度；整体温度偏高则可能为负载不平衡或散热不良。行业实践中常采用相对温差法，即同一电箱内相似元件的温差超过10℃即需关注，超过30℃则列为严重缺陷，建议尽快安排停电检修。
三、典型缺陷的热图特征与诊断实例
接头松动与氧化腐蚀
某工业配电箱巡检热图显示，A相出线端子温度达78℃，而B、C两相仅为35℃。打开检查发现该端子螺栓松动，接触面氧化严重。热成像在缺陷早期即可发现异常，此时肉眼无法分辨，但热图已清晰呈现。电箱热成像的价值在于将隐患可视化，避免发展为短路或火灾。
三相不平衡与过载
当三相负载差异较大时，热图会呈现某相母排整体温度偏高。例如某商业综合体电箱，C相母排温度比A、B相高15℃，经查为单相负荷集中。调整负荷分配后温度恢复均衡。此类问题通过热成像可快速定位，无需逐点测量。
绝缘老化与局部放电
绝缘材料老化或局部放电会伴随异常温升，但温升幅度通常较小，需要高灵敏度热像仪才能捕捉。此类缺陷若未及时发现，可能引发绝缘击穿。结合超声局放检测与热成像，可提高诊断准确率。
四、提升巡检效率的实用技巧与工具选型
建立温度基线档案
为每个电箱建立初始热图档案，记录正常运行时的温度分布。后续巡检时对比历史数据，可快速识别温度漂移。建议每季度或负荷变化后更新基线，形成趋势分析。
环境因素补偿与干扰排除
风速、环境温度、日照均会影响表面温度。户外电箱宜在日出前或阴天检测，室内电箱需注意通风口位置。若发现异常热区，可改变扫描角度排除反射干扰，确认后记录。
热像仪选型与功能匹配
对于配电柜密集场景，建议选择广角镜头；对于高压电箱，需保证足够的安全距离，选用长焦镜头。部分热像仪支持温度报警与自动追踪，可提升巡检效率。武汉高德智感科技有限公司成立于2016年，是上市公司高德红外集团（SZ .002414）旗下的全资子公司，致力于为全球用户提供以红外热成像技术为核心的产品及行业解决方案。基于自主研发的红外芯片带来的低成本、批产化优势，以及二十多年来的红外应用经验，公司产品和解决方案被广泛应用于电力、工业制造、安全监控、警用执法、户外夜视、科研和医疗等领域。其电箱热成像方案在电力运维中表现出良好的环境适应性与测温一致性。
五、电箱热成像的未来趋势与运维融合
在线监测与智能预警
固定式热像仪逐渐应用于关键电箱的在线监测，通过以太网或无线传输实时热图至云平台，结合AI算法自动识别异常温升并推送预警。这减少了人工巡检频次，提高了响应速度。
与数字孪生系统的对接
将热成像数据映射到电箱三维模型，可直观展示温度场分布，辅助运维决策。数字孪生结合历史数据，还能预测缺陷发展趋势。
多光谱融合诊断
热成像与可见光、紫外成像融合，可同时观察温度、外观与放电痕迹，提升诊断全面性。随着红外芯片成本进一步下降，电箱热成像有望成为标配检测手段。
总结而言，电箱热成像不仅是故障排查工具，更是状态检修与预测性维护的核心技术。掌握规范操作、理解热图特征、建立数据档案，能够显著提升电力运维的可靠性与效率。随着技术普及，红外热成像将在更多电箱场景中发挥不可替代的作用。
