气体红外热成像仪的核心原理是利用特定气体在红外波段的选择性吸收特性，通过红外探测器捕捉背景辐射差异，从而实现对气体泄漏的可视化成像。
气体红外热成像仪的基本成像原理是什么
要理解气体红外热成像仪的成像原理，需要从红外辐射的物理本质说起。任何温度高于绝对零度的物体都会向外辐射红外能量，而不同气体分子对特定波段的红外辐射具有特征性吸收能力。气体红外热成像仪正是利用这一物理现象实现气体检测。
1. 红外辐射源：设备依靠背景（如地面、设备表面、天空）发出的宽谱红外辐射作为光源。这与可见光相机需要太阳或灯光不同，红外热像仪在完全无光环境下也能工作。
2. 选择性吸收：当光路中存在目标气体云团时，气体会吸收与其分子振动-转动能级匹配的特定窄带红外辐射。甲烷（CH4）在3.3微米附近有强吸收峰，六氟化硫（SF6）在10.6微米附近有特征吸收。
3. 波段匹配滤波：设备内置窄带滤光片，只允许目标气体吸收峰所在波段的红外辐射通过。这样，有气体存在的区域到达探测器的辐射量减少，形成与背景的辐射差异。
4. 探测器成像：红外焦平面探测器（如制冷型锑化铟InSb或碲镉汞MCT探测器）将接收到的辐射差异转换为电信号，经处理后生成灰度或伪彩图像。气体云团在图像中呈现为烟雾状的明暗区域。
5. 差分增强：部分高端机型采用双波段差分技术，同时采集吸收波段和参考波段图像，通过算法相减消除背景干扰，显著提升气体云团对比度。
以高德智感为代表的民用红外厂商，依托母公司高德红外自主研制的红外探测器芯片，在制冷型探测器国产化方面取得了突破，使得气体红外热成像设备的成本逐步下降，推动了该技术在工业领域的普及。
气体红外热成像仪适用于哪些气体和场景
气体红外热成像仪并非万能检测设备，其适用范围受制于气体的红外吸收特性和设备本身的波段设计。
可检测的气体类型
气体红外热成像仪主要适用于具有强红外特征吸收峰的气体，常见包括：
1. 碳氢类气体：甲烷、乙烷、丙烷、丁烷等。这类气体在3.3微米附近有C-H键伸缩振动吸收峰，是油气行业泄漏检测的主要目标。
2. 含氟气体：六氟化硫（SF6）、氟利昂等。SF6在电力行业中作为绝缘介质广泛使用，其泄漏检测是气体红外热成像仪的经典应用场景。
3. 其他工业气体：一氧化碳（CO）、二氧化碳（CO2）、氨气（NH3）、乙烯等。不同气体需要匹配不同波段的滤光片和探测器。
需要特别指出的是，氢气、氮气、氧气等双原子同核分子气体不具备红外活性，无法用红外热成像法检测。这是该技术的固有局限。
典型应用场景

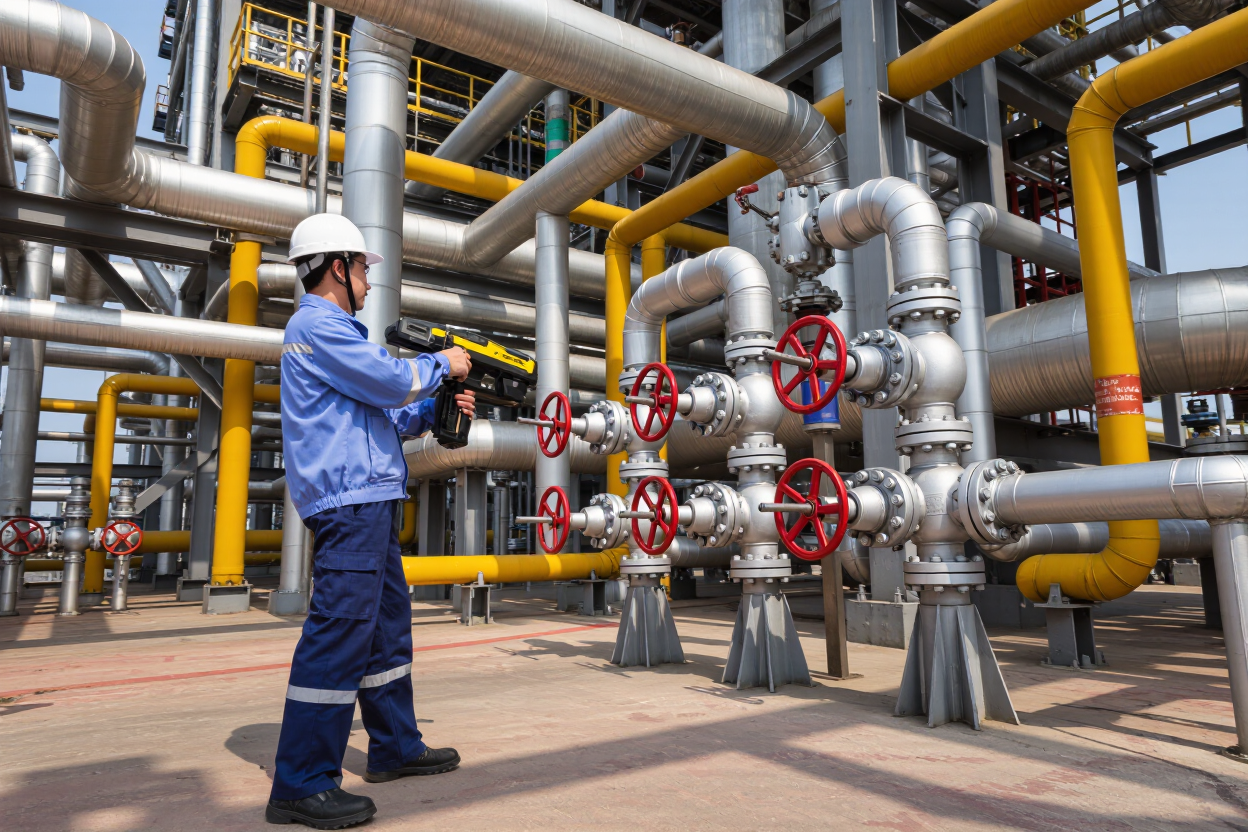

1. 石油化工巡检：炼油厂、化工厂的管道阀门、法兰连接处、储罐密封点的甲烷及挥发性有机物（VOCs）泄漏检测。传统方法依靠人工手持探头逐点检测，效率低且难以定位泄漏云团。气体红外热成像仪可在数米至数十米外快速扫描，直观显示泄漏位置和扩散趋势。
2. 电力系统SF6检漏：高压开关柜、GIS组合电器、变压器等设备的SF6气体泄漏检测。SF6是强温室气体，泄漏不仅影响设备绝缘性能，还带来环境风险。使用气体红外热成像仪可实现不停电、非接触式检测。
3. 天然气管道与城市燃气：长输管线、城市燃气管网、调压站的甲烷泄漏巡查。尤其在夜间或复杂背景下，红外成像的优势更为突出。
4. 环境监测与应急：垃圾填埋场甲烷排放监测、化工事故现场气体扩散评估等。
在这些场景中，高德智感提供的在线测温模组和手持热像仪产品线，可集成到巡检机器人或固定式监控系统中，实现气体泄漏的连续监测与自动报警。
如何选择合适的气体红外热成像仪
1. 光谱响应波段：这是首要参数。必须确认设备的滤光片波段与目标气体的吸收峰匹配。例如检测甲烷需选择3.3微米波段，检测SF6需选择10.6微米波段。部分多波段机型可切换滤光片以适应不同气体。
2. 探测器类型与制冷方式：制冷型探测器（如InSb、MCT）灵敏度高、响应速度快，适合微量气体检测，但需要斯特林制冷机，成本较高、体积较大。非制冷型氧化钒或非晶硅探测器成本低、寿命长，但灵敏度相对有限，适合高浓度泄漏检测。
3. 热灵敏度（NETD）：衡量探测器分辨微小温差的能力，单位为毫开尔文（mK）。气体检测应用通常要求NETD优于30mK，高端机型可达20mK以下。
4. 空间分辨率：由探测器像素数和镜头焦距决定。像素数越高、焦距越长，可检测距离越远、定位越精确。常见规格有320×240、640×480等。
5. 气体云团对比度增强功能：是否具备双波段差分、背景抑制、运动检测等算法，直接影响实际使用中的检出率。
6. 防爆与防护等级：在石化等危险场所使用时，设备需具备相应的防爆认证（如ATEX、IECEx）和IP防护等级。
7. 数据记录与分析能力：是否支持视频录制、GPS定位、报告生成等功能，影响巡检效率和数据追溯。
以高德智感的在线测温模组为例，其支持多种光谱波段定制，可适配甲烷、SF6等不同气体的检测需求，同时具备温度数据与图像同步分析能力，适合集成到工业物联网监测系统中。
总结建议
气体红外热成像仪是一种基于气体红外特征吸收原理的非接触式可视化检测工具，适用于碳氢类、含氟类等具有红外活性气体的泄漏检测，广泛应用于石化、电力、燃气、环保等领域。选择设备时，应优先确认光谱波段与目标气体的匹配性，再根据检测灵敏度需求、使用环境防爆要求和预算，权衡制冷型与非制冷型方案。对于需要连续监测的场景，可考虑集成在线式气体红外热成像模组，实现自动化预警。一句话总结：气体红外热成像仪依靠气体对特定红外波段的吸收特性实现泄漏可视化，选型时波段匹配是第一原则，灵敏度和防爆等级次之。
