红外检测专家 Thomas Kremser 自述
20世纪90年代初，当我开始做一个红外检测师时，红外检测在电气系统检测已经被广泛应用。当时，我用的是热电光导摄像管式（PEV），拍摄的都是黑白的图片。它不能测温，无可见光拍照功能，也没有本机图像存储功能。我们只能用家庭录像系统（VHS）实时录像，报告中的照片都是在电脑上暂停录像逐张拍摄得到的图片——就像“截图”一样。照片用胶片打印出来，再贴在报告上。虽然时代和技术改变了，但是基本检测方式并无太多变化。
红外热成像检测被认为是一种最有参考价值的检测，其对于预防故障，保证电力的持续供应至关重要。早期保险公司将热成像发展为检修工具时，采用这项技术预防故障，成功降低了相关的索赔，因此他们专门为客户创建了整套电气检测系统。
变电站的一个部件问题可能会导致成百上千个家庭和企业供电失常。当你通过热成像仪看开关站、配电站或变压站中的部件是否存在问题就很直观了。发电厂输出的电都被分成三相，从发电厂到用户，每相电上负载的电流几乎相同，所以用热像仪检测时，三相电流测试反映出的温度应当相同。因此当三相电温度不一致时，就可以发现接头松动或开关触点腐蚀处温度升高。

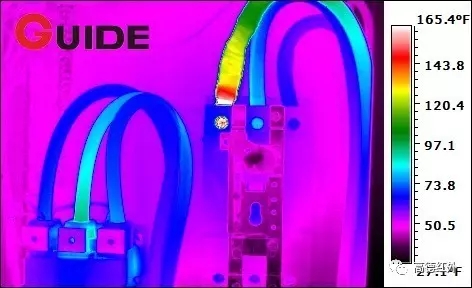

断路器的电缆连接
检测变电站时，应该用热成像仪查看电缆与断路器、母线或绝缘子相接的所有螺栓接头。此外还要查看断流器上的钳口与铰链接头、开关及空开接头，包括电缆与母线之间的跨接线和引线。

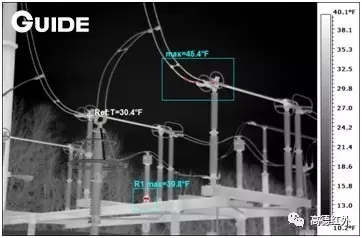

空气开关、母线和绝缘子的热图像
还要注意充油式部件的套管可能会内部过热，如下图所示的断路器。红外热像仪的等温线模式可以以红色标出故障点。

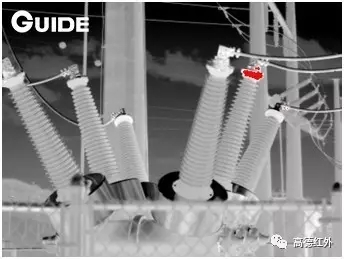

13.8KVA过热衬套的充油断路器的热图像
变压器是发电过程的关键部件，对当前电压进行升压或者降压变换。变压器上几个关键的组件都可以用红外热像仪来监测，包括绝缘母线槽、充油变压器外壳、冷却风扇和散热片。
拍摄变压器的红外图像时，请注意低油位的情况。变压器低油位会导致流经散热片的油量不足，使得变压器过热，更糟的是，这可能会导致变压器内部连杆的内部故障。其他故障，比如冷却风扇电机卡死，也会导致充油变压器过热。
13.8KVA充油变压器的热图像

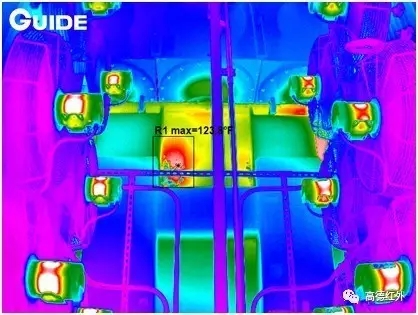

过热点（R1）由于内部发热而显示出高温
（第一张图为热像图，第二张为利用Guide IR Analyzer软件红外图像与可见光照片融合图像）

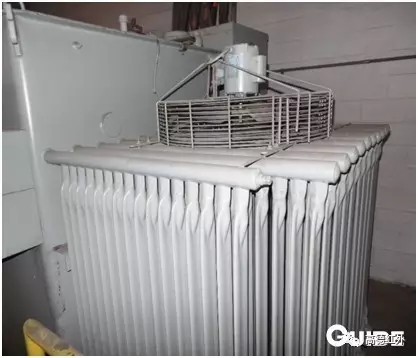

外部散热片处温度较低，可能是因为罐内油位低

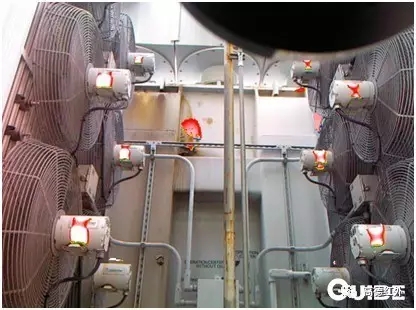

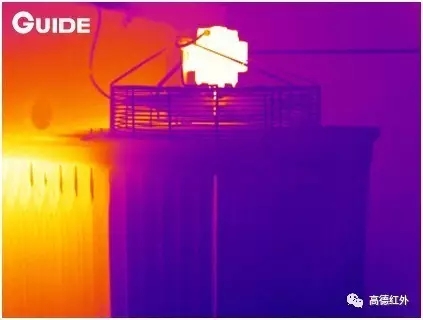

检测到冷却风扇电机卡死又加剧了这一问题，这种情况可能导致变压器中的油温过热。
从发电机通向变压器的共相母线槽或绝缘母线槽，通常可以从地面开始检测，从而快速确定防护箱内是否过热。

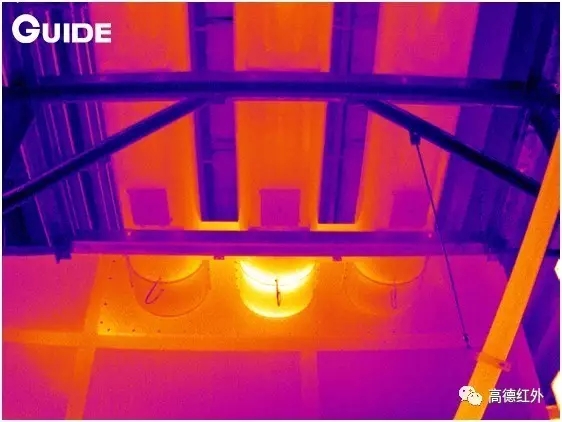

母线槽的中间一相显示温度过高
供稿：Thomas Kremser 红外检测专家
